Опора У330-2+5

Двухцепная анкерно-угловая опора У330-2+5 предназначена для воздушных линий электропередачи 330 кВ. Устанавливается в точках изменения направления трассы и на анкерных позициях, где провода испытывают значительное продольное тяжение. Конструкция разработана по типовому проекту 3.407-100 (3080тм-т9) и рассчитана на одновременное крепление двух независимых цепей.

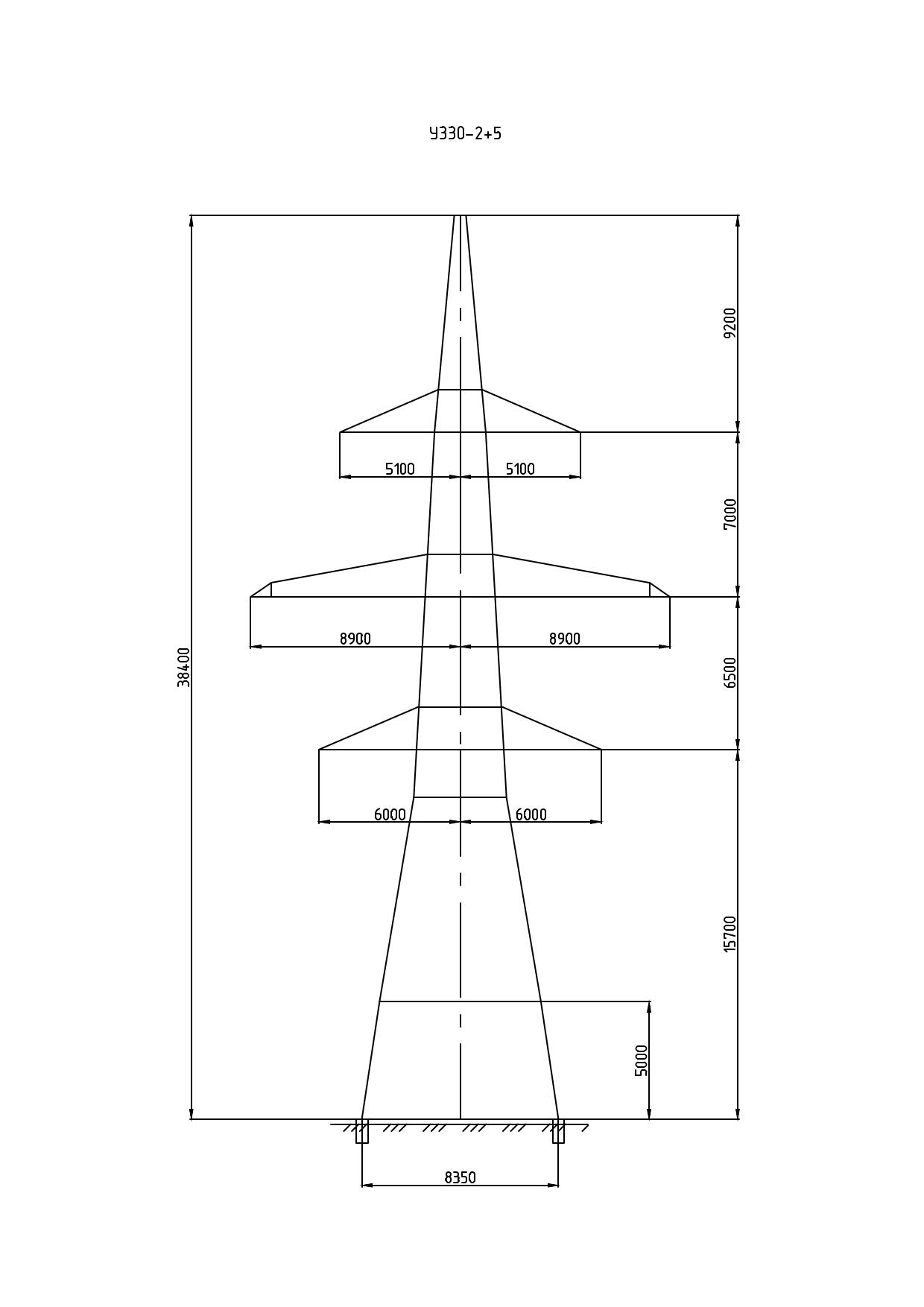

Общая высота опоры составляет 38,4 м, высота траверсы — 15,7 м, ширина основания — 8,35 м. Такая геометрия обеспечивает нормируемые вертикальные расстояния от токоведущих проводов до земли и объектов в полосе отвода. На опоре подвешиваются провода марки АСО 300 и АСО 400 по ГОСТ 839-80 — алюминиевые провода со стальным сердечником высокой пропускной способности. Грозозащитный трос — ТК 11 по ГОСТ 3063-66, обеспечивающий защиту фазных проводов от прямых ударов молнии и снижение перенапряжений на изоляции.

Опора рассчитана для III ветрового района и районов по гололёду от I до IV. Широкий диапазон гололёдных условий охватывает большинство климатических зон России — от умеренных до зон с интенсивным гололёдообразованием в сочетании с высокими ветровыми нагрузками. Расчётные нагрузки проверяются для нормального, монтажного и аварийного режимов в соответствии с нормами проектирования ВЛ.

Металлоконструкция защищается горячим цинкованием: масса без покрытия — 27 559 кг, с цинком — 28 628 кг. Разница в 1 069 кг соответствует нанесению полноценного защитного слоя горячего цинка, обеспечивающего долгосрочную стойкость к атмосферной коррозии. Это исключает необходимость периодической покраски в период эксплуатации, что актуально для опор в труднодоступных местах.

Опора У330-2+5 воспринимает горизонтальное тяжение проводов при изгибе трассы и аварийное одностороннее тяжение при обрыве проводника в смежном пролёте, ограничивая зону каскадного разрушения. Двухцепная схема позволяет разместить две независимые электрические цепи в едином коридоре, существенно снижая потребность в землеотводе при строительстве и реконструкции ВЛ 330 кВ.
