Анкерно-угловая стальная опора ВЛ 330 кВ, марка У330-1ТС+9. Высота 36 м, масса 18790 кг.

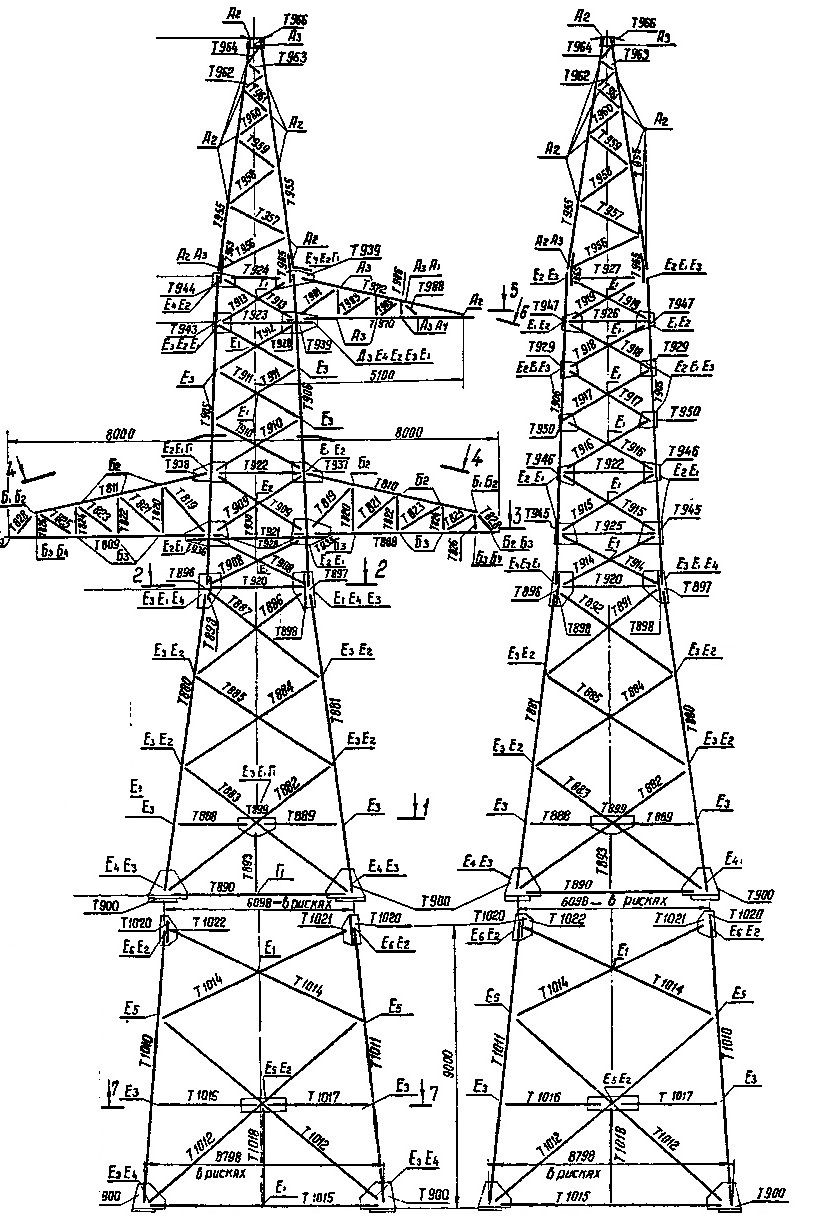

Типовой проект и рабочие чертежи: 3.407-117 (9206тм-т3)
Опора У330-1ТС+9 представляет собой промежуточную надставную версию в серии У330-1ТС: надставка 9 м увеличивает высоту с базовых 27 м до 36 м. Одноцепная анкерно-угловая конструкция разработана по типовому проекту 3.407-117 (9206тм-т3) для воздушных линий класса 330 кВ. Устанавливается на поворотных и анкерных участках трассы, где необходим повышенный вертикальный габарит провода, но применение максимально высокого варианта с надставкой 14 м нецелесообразно по условиям рельефа или экономическим соображениям.
Общая высота У330-1ТС+9 — 36 м при высоте траверсы 19,7 м. Ширина базы составляет 8,94 м. Соотношение размеров плана основания и высоты конструкции обеспечивает нормативные показатели устойчивости при расчётных нагрузках анкерно-угловой опоры с надставкой 9 м для класса напряжения 330 кВ. Конструкция допускает монтаж при помощи типового такелажного оборудования, применяемого на строительстве ВЛ.
Масса металлоконструкции без цинкового покрытия — 18 088 кг. После горячего цинкования масса составляет 18 790 кг — прирост 702 кг. По сравнению с опорой У330-1+9 по проекту 3.407-100 (масса без цинка 19 047 кг) данная конструкция легче на 959 кг, что отражает оптимизацию металлоёмкости в рамках проекта 9206тм-т3.
Горячее цинкование наносится на все несущие и соединительные элементы конструкции — стойки, пояса, раскосы и траверсы — обеспечивая равномерную антикоррозионную защиту без ослабленных участков и необходимости периодической ручной окраски в процессе эксплуатации.
Анкерно-угловая опора У330-1ТС+9 ЛЭП 330 кВ входит в состав линий, запроектированных по типовому проекту 3.407-117. Совместное применение с базовой версией У330-1ТС и максимально высокой У330-1ТС+14 позволяет гибко формировать профиль трассы на переходных участках линии.
Выбор У330-1ТС+9 вместо У330-1ТС+14 позволяет снизить металлоёмкость примерно на 5 095 кг (без цинка) при уменьшении высоты подвеса на 5 м. Обоснование конкретного варианта определяется расчётом профиля подвески и вертикальных габаритов провода над пересекаемым объектом на трассе ВЛ 330 кВ.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У330-1ТС+9 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 330 кВ.
Полная высота — 36 м, отметка нижней траверсы — 19,7 м, размер основания — 8,94 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 18088 кг без покрытия и 18790 кг с горячим цинкованием. На цинковый слой приходится 702 кг.
Опора У330-1ТС+9 выполняется по рабочим чертежам 3.407-117 (9206тм-т3). Возможно изготовление по индивидуальным чертежам КМД.
