Опора У330-1ТС+14

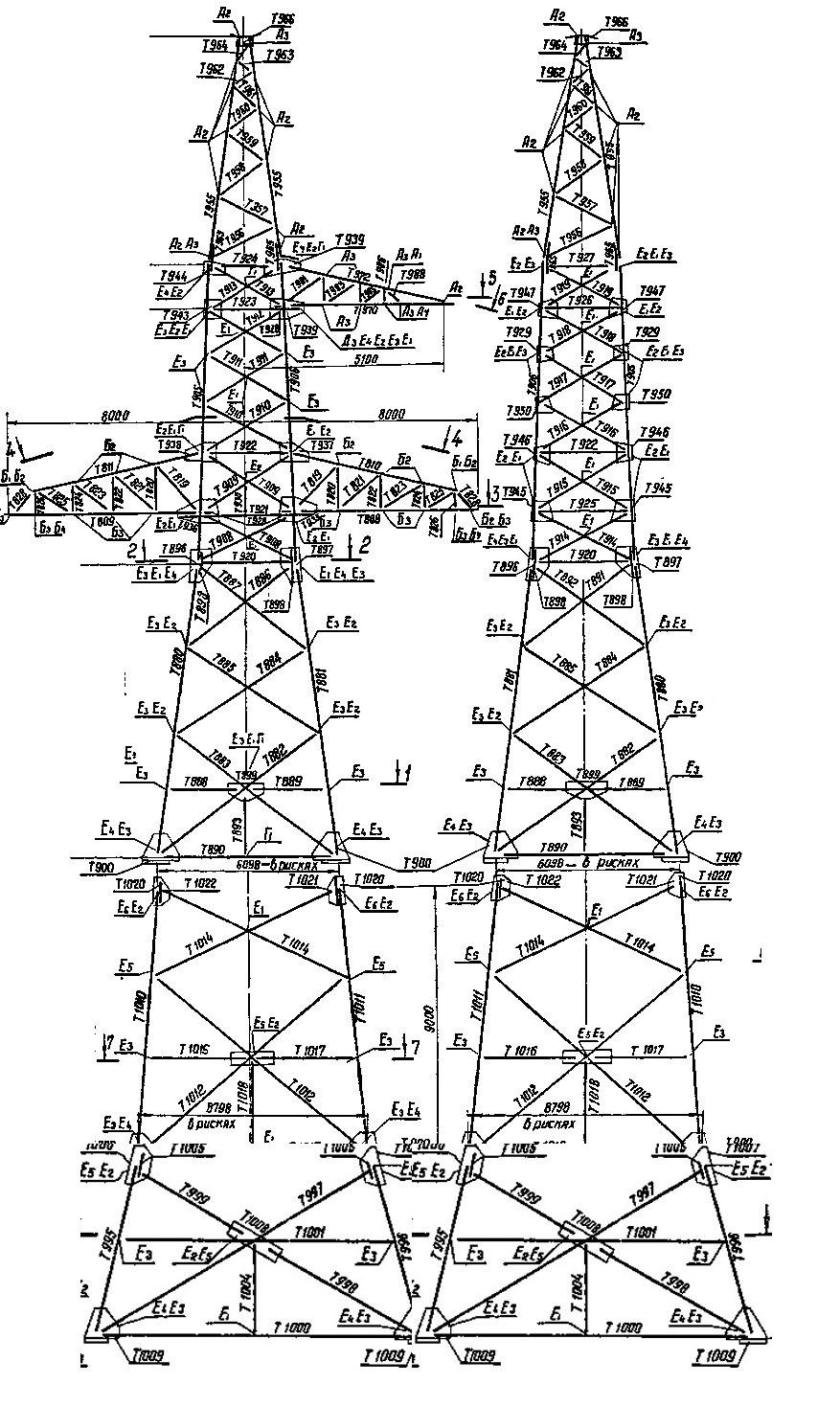

Наибольшей высоты в серии У330-1ТС достигает надставное исполнение У330-1ТС+14: общая высота 41 м при высоте траверсы 24,7 м. Конструкция разработана по типовому проекту 3.407-117 (9206тм-т3) для одноцепных ВЛ 330 кВ и применяется на переходах через крупные инженерные и природные препятствия, где нормативный габарит провода требует значительного подъёма токоведущих частей над земной поверхностью.

Ширина базы — 10,44 м. Развитое основание обусловлено необходимостью воспринять значительный опрокидывающий момент от тяжения проводов при анкерно-угловом расположении максимально высокой конструкции серии. Болтовое соединение элементов обеспечивает возможность посекционного монтажа с применением стандартного такелажного оборудования без специальных приспособлений.

Масса металлоконструкции без цинкования — 23 183 кг, с горячим цинкованием — 24 105 кг. Разница составляет 922 кг. Показательно сравнение с опорой У330-1+14 по проекту 3.407-100: её масса без цинка — 24 327 кг, то есть на 1 144 кг больше. Оптимизированное конструктивное решение проекта 9206тм-т3 снижает металлоёмкость при эквивалентных геометрических параметрах, что обеспечивает экономию стали при проектировании ВЛ.

Горячее цинкование всех элементов конструкции обеспечивает долгосрочную защиту от коррозии, особенно актуальную для переходных опор, работающих в условиях повышенной влажности и интенсивного ветрового воздействия у водных объектов.

Анкерно-угловая опора У330-1ТС+14 ЛЭП 330 кВ применяется в составе комплекта опор перехода вместе с базовой У330-1ТС и промежуточной У330-1ТС+9, обеспечивая расчётный профиль подвески проводов через препятствие с соблюдением нормативных вертикальных габаритов.

Расчёт фундаментов под У330-1ТС+14 выполняется индивидуально по данным инженерно-геологических изысканий: тяговые нагрузки анкерно-угловой опоры на максимальной высоте формируют значительные усилия в основании. Конструкция допускает поэтапный вертикальный монтаж секций с применением монтажных кранов. Сниженная металлоёмкость — на 1 144 кг относительно У330-1+14 (без цинка) — подтверждает эффективность оптимизации по проекту 9206тм-т3.
