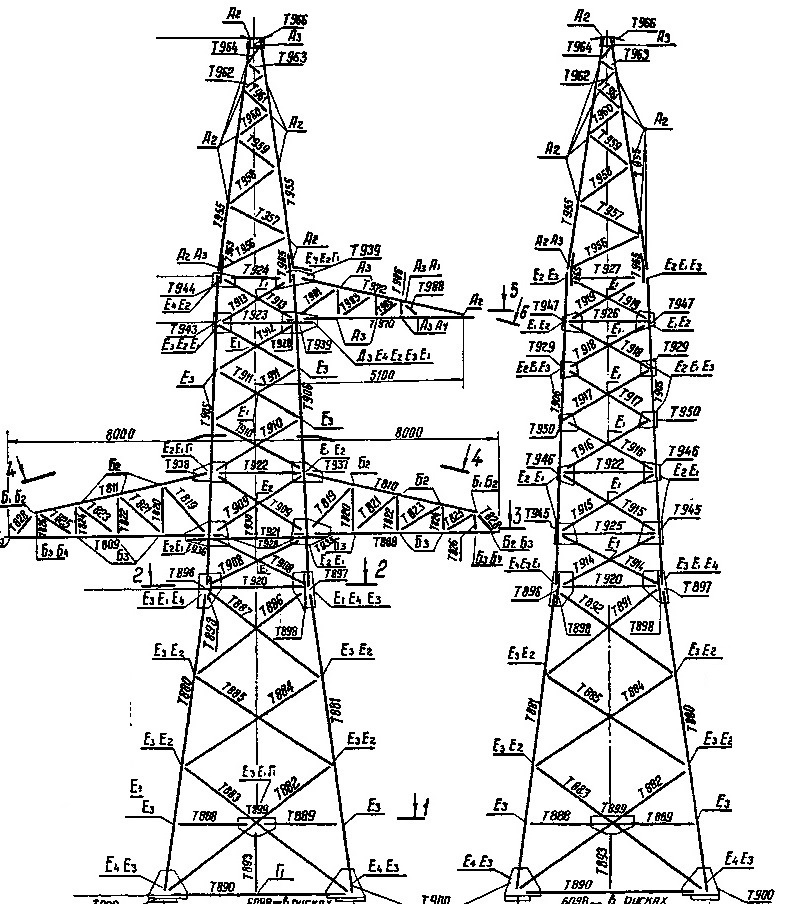

Опора У330-1ТС

Среди одноцепных анкерно-угловых опор класса 330 кВ конструкция У330-1ТС выделяется принадлежностью к типовому проекту 3.407-117 (9206тм-т3). При тех же геометрических параметрах, что у опор серии У330-1 и У330-1В базового исполнения — общая высота 27 м, высота траверсы 10,7 м, ширина базы 6,24 м — данная опора имеет наименьшую массу среди базовых версий серии: без цинкования — 12 474 кг, с горячим цинкованием — 12 960 кг.

Сниженная масса по сравнению с аналогами (13 145 кг без цинка у У330-1 и У330-1В) достигается за счёт оптимизированного конструктивного решения, предусмотренного проектом 9206тм-т3. Это позволяет сократить расход металла и снизить транспортные нагрузки без ущерба для несущей способности и устойчивости опоры при нормативных нагрузках для класса напряжения 330 кВ.

Опора У330-1ТС предназначена для установки на поворотах трассы одноцепной ВЛ 330 кВ и в анкерных точках линии. Конструкция воспринимает горизонтальные нагрузки от тяжения проводов на угол поворота, вертикальные нагрузки от веса проводов и гололёдных отложений, а также ветровые нагрузки на провода и собственные элементы опоры.

Горячее цинкование обеспечивает антикоррозионную защиту всех решётчатых элементов. Прирост массы от цинкования составляет 486 кг. Несколько меньшая суммарная площадь поверхности конструкции по сравнению с более тяжёлыми аналогами пропорционально уменьшает расход цинка при горячем цинковании.

Анкерно-угловая опора У330-1ТС ЛЭП 330 кВ входит в состав серии по проекту 3.407-117, включающей надставные версии с прибавками 9 и 14 м. Данная серия целесообразна в проектах, где требуется снижение металлоёмкости анкерно-угловых опор при сохранении стандартных геометрических параметров ВЛ 330 кВ.

При строительстве протяжённых ВЛ 330 кВ с большим числом анкерно-угловых секций сниженная металлоёмкость серии У330-1ТС по сравнению с серией У330-1 обеспечивает заметную суммарную экономию стали по объекту. Проект 3.407-117 рекомендуется к применению при наличии обоснования в проектной документации.
