Опора У220-9

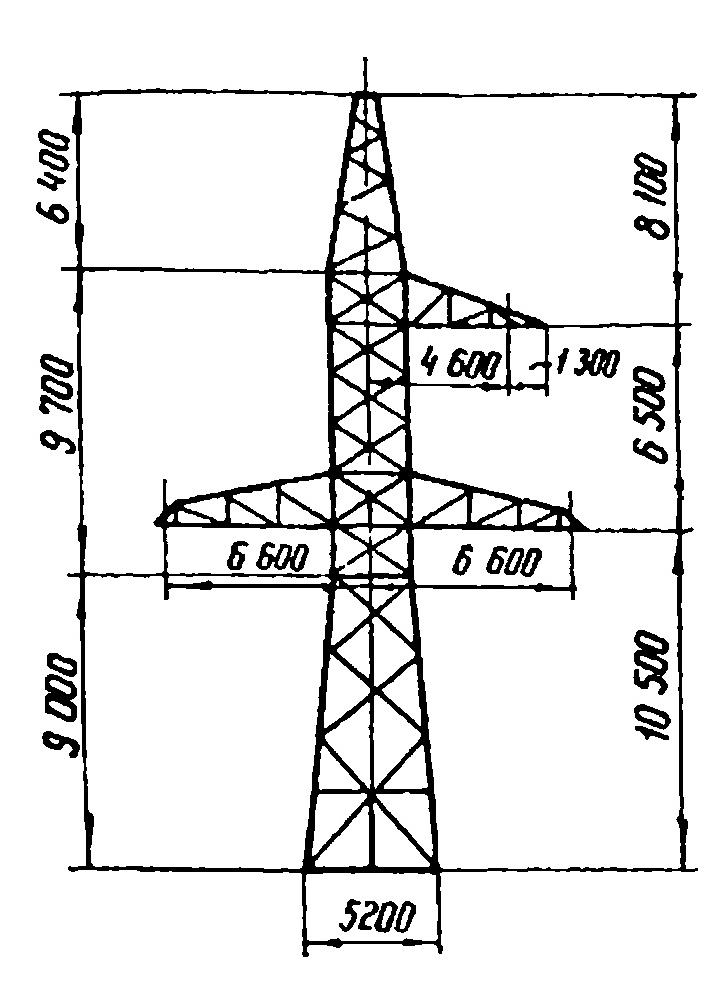

Опора У220-9 — наиболее лёгкая из одноцепных анкерно-угловых опор серии У220 по типовому проекту 3.407-120 (9293тм-т2). При общей высоте 25,1 м и массе с цинкованием 6 953 кг она применяется на участках ВЛ 220 кВ с относительно небольшими тяжениями провода и умеренными климатическими нагрузками, где высота трассы над местностью не требует дополнительной надставки.

Высота траверсы 10,5 м является минимальной в линейке У220 и соответствует базовому исполнению без надставки. Это определяет ограниченную высоту подвеса проводов, поэтому У220-9 выбирают для относительно ровных участков трассы без значительных перепадов рельефа или препятствий под проводами. На участках с обратными уклонами рельефа применяются модификации с надставками.

Ширина основания 5,2 м обеспечивает устойчивость к опрокидыванию при нагрузках, характерных для одноцепных анкерно-угловых точек. Пространственная стальная решётка имеет традиционную пирамидальную форму ствола, расширяющегося к фундаменту, что оптимально распределяет вертикальные и горизонтальные усилия по узлам крепления фундаментных болтов.

Масса элементов без антикоррозионного покрытия — 6 692 кг; после горячего цинкования — 6 953 кг. Относительно небольшая масса существенно упрощает транспортировку на строительную площадку и монтаж: конструкция может быть собрана традиционным методом укрупнительной сборки на земле с последующим подъёмом без применения тяжёлой кранной техники.

Анкерно-угловое назначение У220-9 означает, что в точке установки трасса меняет направление. Натяжные гирлянды изоляторов воспринимают горизонтальные нагрузки от угла поворота трассы и передают их в тело опоры. Конструкция рассчитана на нормальный, монтажный и аварийный режимы нагружения в соответствии с требованиями нормативных документов на проектирование ВЛ. Типовой проект 3.407-120 (9293тм-т2) включает ведомости элементов, схемы болтовых соединений и разбивочные чертежи для всей серии У220-9, что обеспечивает полноту комплекта документации для изготовления и монтажа. Унификация деталей со смежными типоразмерами серии упрощает логистику поставки на объекты строительства ВЛ.
