Опора У220-10

Металлическая решётчатая конструкция опоры У220-10 рассчитана на применение в одноцепных ВЛ 220 кВ. Разработана в рамках типового проекта 3.407-120 (9293тм-т2) и относится к классу анкерно-угловых опор, воспринимающих тяжение проводов в точках поворота трассы и на анкерных границах пролётов.

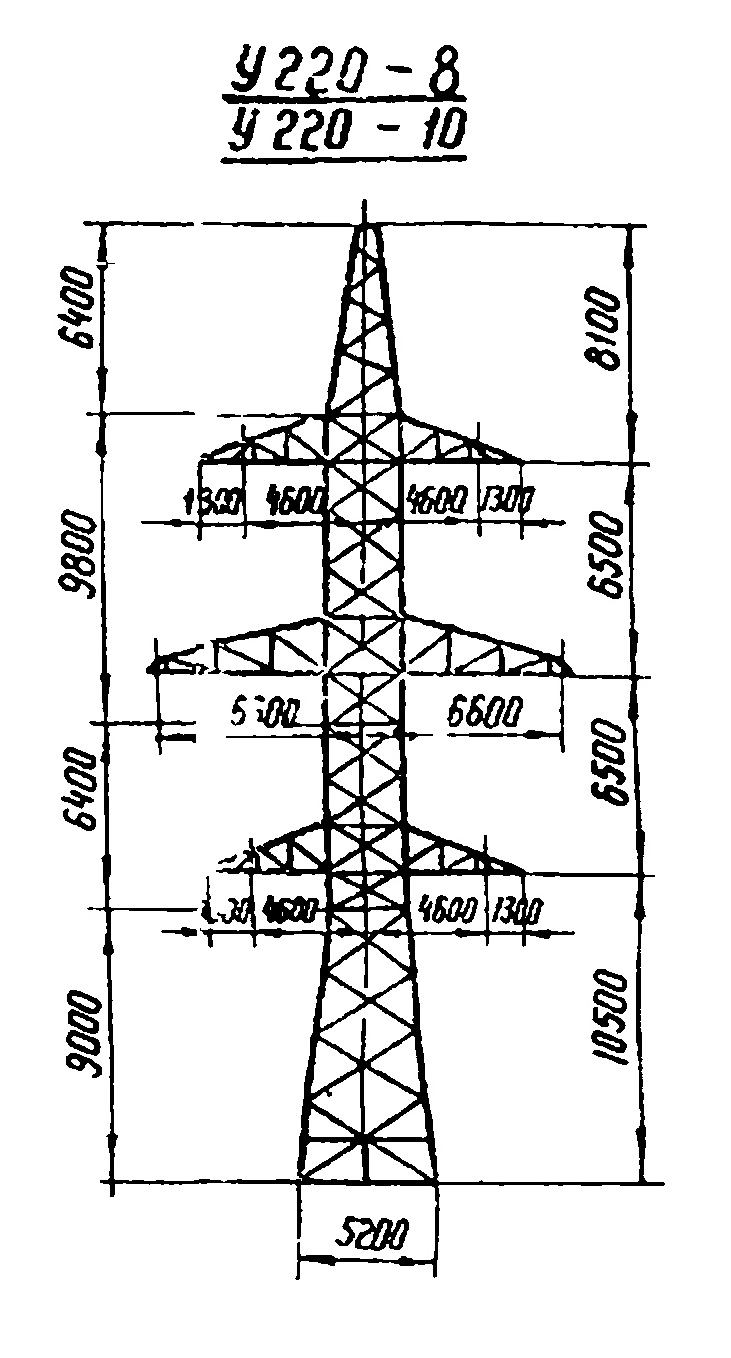

Высота опоры по чертежу составляет 31,6 м при высоте траверсы 10,5 м. Ширина базы — 5,2 м. Сравнительно небольшое основание характерно для базовых модификаций данной серии без высотных вставок. Масса металлоконструкции: 11 283 кг без горячего цинкования, 11 723 кг с ним.

Проект 3.407-120 (9293тм-т2) охватывает широкую гамму анкерно-угловых опор для ВЛ 220 кВ — как одноцепных, так и двухцепных, с различными высотными вставками. Базовая версия У220-10 без вставок применяется там, где рельеф и нормируемые габариты трассы не требуют увеличения монтажной высоты. Сочетание с анкерными вставками (У220-10+5, У220-10+9, У220-10+14) позволяет перекрывать широкий диапазон условий трассирования.

Для анкерно-угловых опор класса 220 кВ характерны усиленные пояса и раскосы, воспринимающие результирующее тяжение при нормальном режиме работы линии и при аварийном обрыве одного из проводов. Траверсы опоры рассчитаны на подвеску гирлянд натяжных изоляторов, что принципиально отличает У220-10 от промежуточных опор с поддерживающими гирляндами.

Горячее цинкование металлоконструкции обеспечивает защиту от коррозии на протяжении расчётного срока службы ВЛ. Для линий 220 кВ, эксплуатируемых в различных ветровых районах и районах по гололёду, это является обязательным требованием нормативной базы. Шифр У220-10 присутствует в альбомах типовых конструкций и однозначно задаётся в спецификациях проектной документации ВЛ 220 кВ.
