Опора У220-1+5

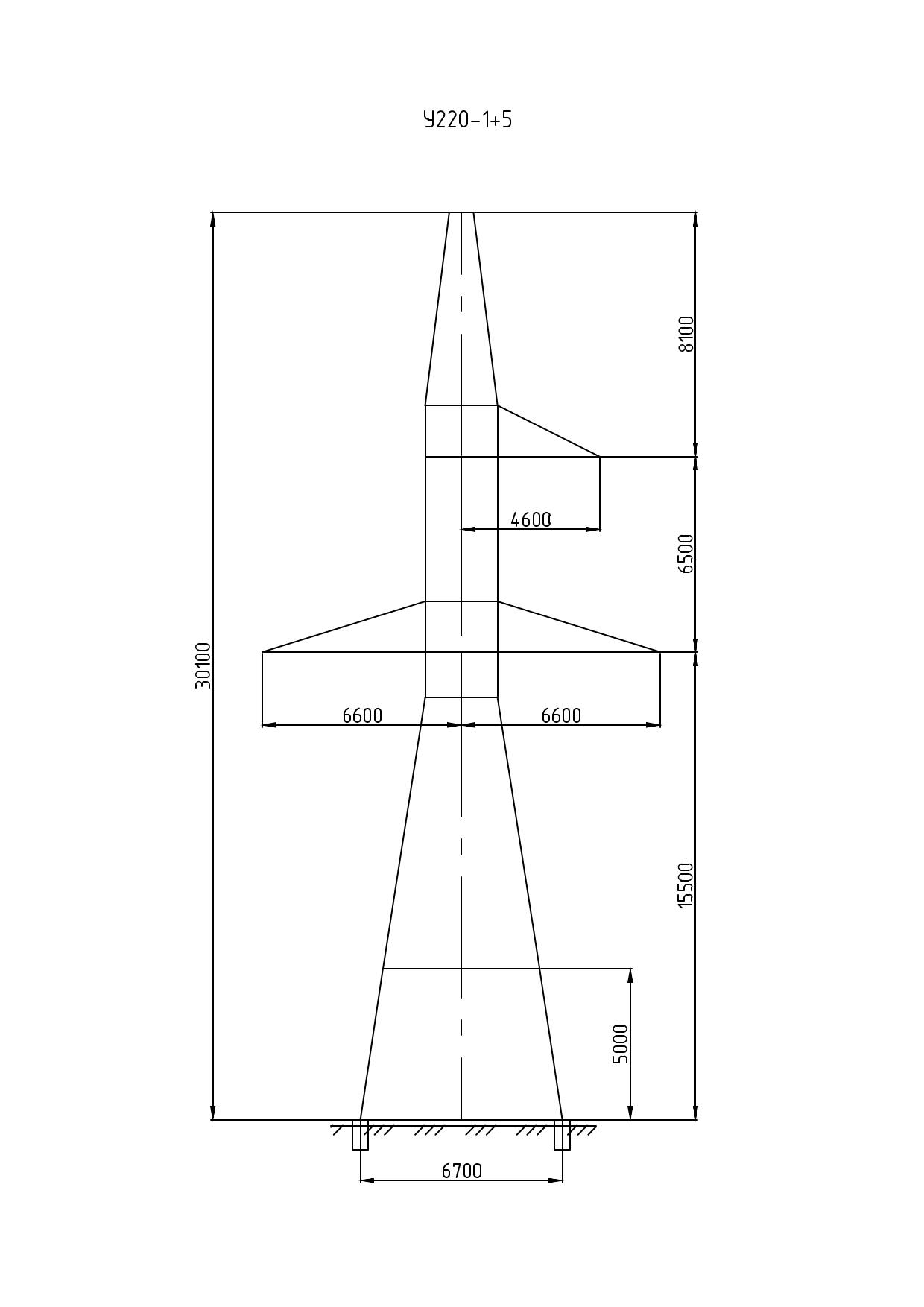

Типовой проект 9253тм-т1 предусматривает для воздушных линий 220 кВ модификацию анкерно-угловой опоры У220-1+5 с промежуточной высотой. Дополнительная вставка в 5 м обеспечивает общую высоту 30,1 м при высоте траверсы 15,5 м и ширине базы 6,7 м. Масса металлоконструкции: 10 611 кг без цинкования, 11 025 кг с горячим цинкованием.

Конструкция является одноцепной и относится к типу анкерно-угловых опор, предназначенных для установки в местах изменения направления трассы или на анкерных пролётах ВЛ 220 кВ. Функция опоры — воспринимать горизонтальное тяжение проводов при несимметричном нагружении, которое возникает при угловой установке или в аварийных режимах работы линии. Натяжные гирлянды изоляторов фиксируют провода жёстко и передают тяговое усилие на несущие узлы траверс.

По сравнению с базовой моделью У220-1 (высота 25,1 м) вставка +5 приводит к увеличению ширины базы с 5,2 до 6,7 м и росту массы с цинкованием примерно на 2000 кг. Это отражает необходимость компенсации возросшего ветрового момента от удлинённой стойки: ширина базы подбирается исходя из расчётной нагрузки на фундаменты в режиме опрокидывания при максимальном ветровом воздействии.

Выбор данного варианта в проекте определяется расчётом вертикального габарита: там, где высота У220-1 недостаточна для соблюдения требований ПУЭ над конкретным препятствием, а У220-1+14 избыточна, У220-1+5 становится оптимальным инженерным решением. Применение опор из единой серии в рамках одной трассы упрощает заказ металлоконструкций и сокращает номенклатуру изделий в ведомости оборудования.

Горячее цинкование металлоконструкции гарантирует стойкость к атмосферной коррозии на весь расчётный срок службы. Монтаж болтовой, без полевой сварки. Опора У220-1+5 по типовому проекту 9253тм-т1 обеспечивает гибкость при трассировании ВЛ 220 кВ в условиях пересечённого рельефа и различных категорий пересекаемых объектов, дополняя линейку базового и расширенного вариантов серии.
