Опора У220-1+9

Анкерно-угловая опора У220-1+9 предназначена для одноцепных воздушных линий электропередачи напряжением 220 кВ. Устанавливается в точках изменения направления трассы либо в качестве анкерных секционных точек, где конструкция воспринимает продольное тяжение проводов и грозозащитного троса. Несущая способность по тяжению принципиально отличает этот тип от промежуточных опор, рассчитанных лишь на вертикальные и поперечные ветровые нагрузки.

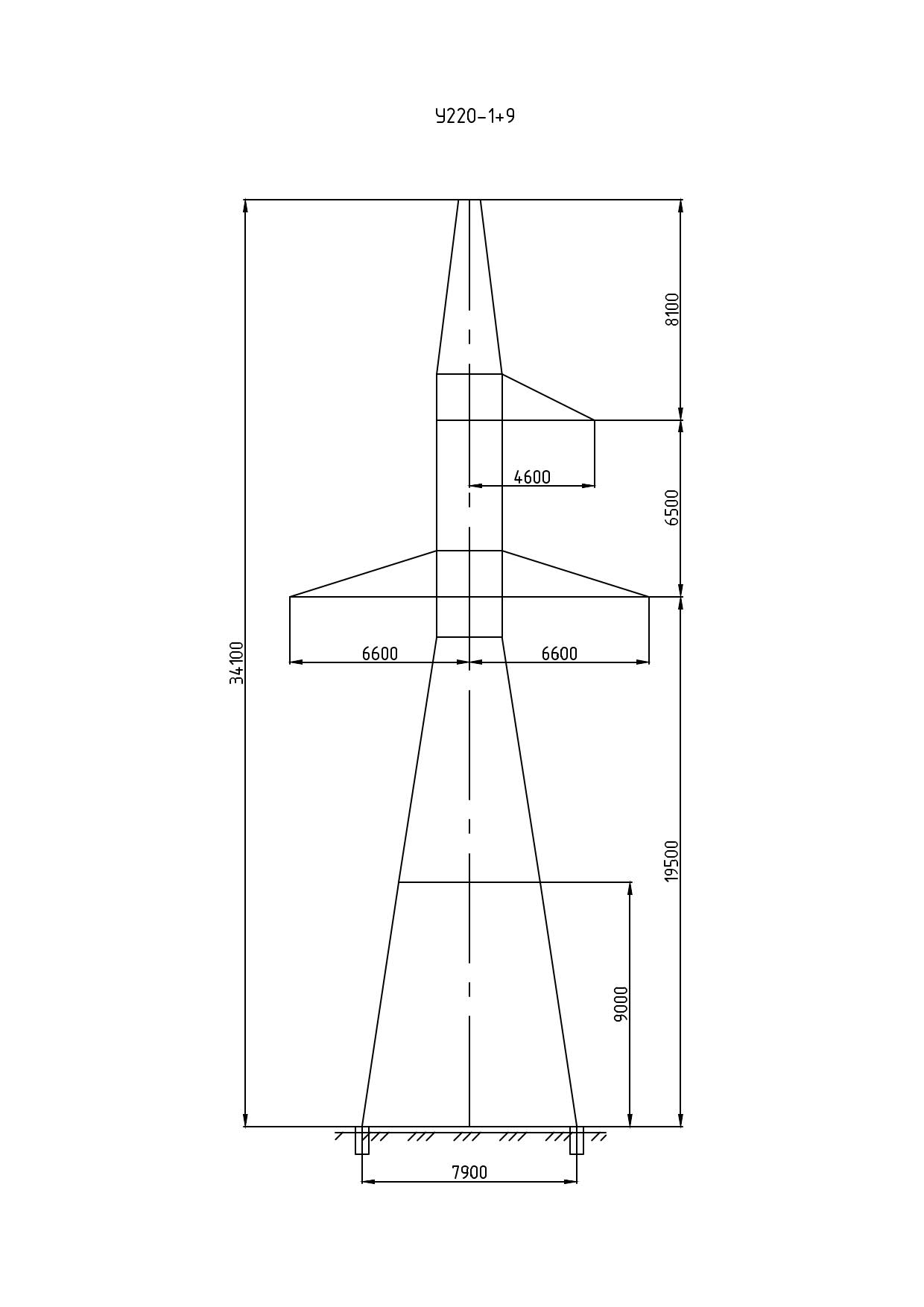

Конструкция выполнена по типовому проекту 3.407-100.7. Общая высота составляет 34,1 м, высота до траверсы — 19,5 м. Соотношение этих размеров обеспечивает нормируемый габарит токоведущих проводов до поверхности земли в соответствии с требованиями ПУЭ для класса напряжения 220 кВ. Ширина базы 7,9 м гарантирует устойчивость сооружения при совместном действии ветрового давления и горизонтальных составляющих тяжения.

Масса металлоконструкции по чертежу КМ составляет 12 587 кг без цинкового покрытия и 13 078 кг после горячего цинкования. Горячее цинкование — стандартная операция для опор ЛЭП классов напряжения 110 кВ и выше — обеспечивает долговременную антикоррозионную защиту стали в различных климатических условиях, в том числе в районах с повышенной влажностью.

Суффикс «+9» в шифре указывает на применение вставки длиной 9 м. Такая секционность позволяет адаптировать базовую конструкцию У220-1 к конкретным условиям трассы: уклонам рельефа, пересечениям с коммуникациями, требуемым монтажным высотам. При этом унификация с базовой моделью снижает номенклатуру элементов и упрощает складские запасы.

Опора У220-1+9 используется в схемах расстановки совместно с промежуточными опорами, образуя надёжные анкерные секции нормативной длины. Шифр У220-1+9 однозначно идентифицирует изделие в проектной документации — чертежах расстановки, спецификациях КМ и монтажных схемах ВЛ 220 кВ.
