Опора У220-1

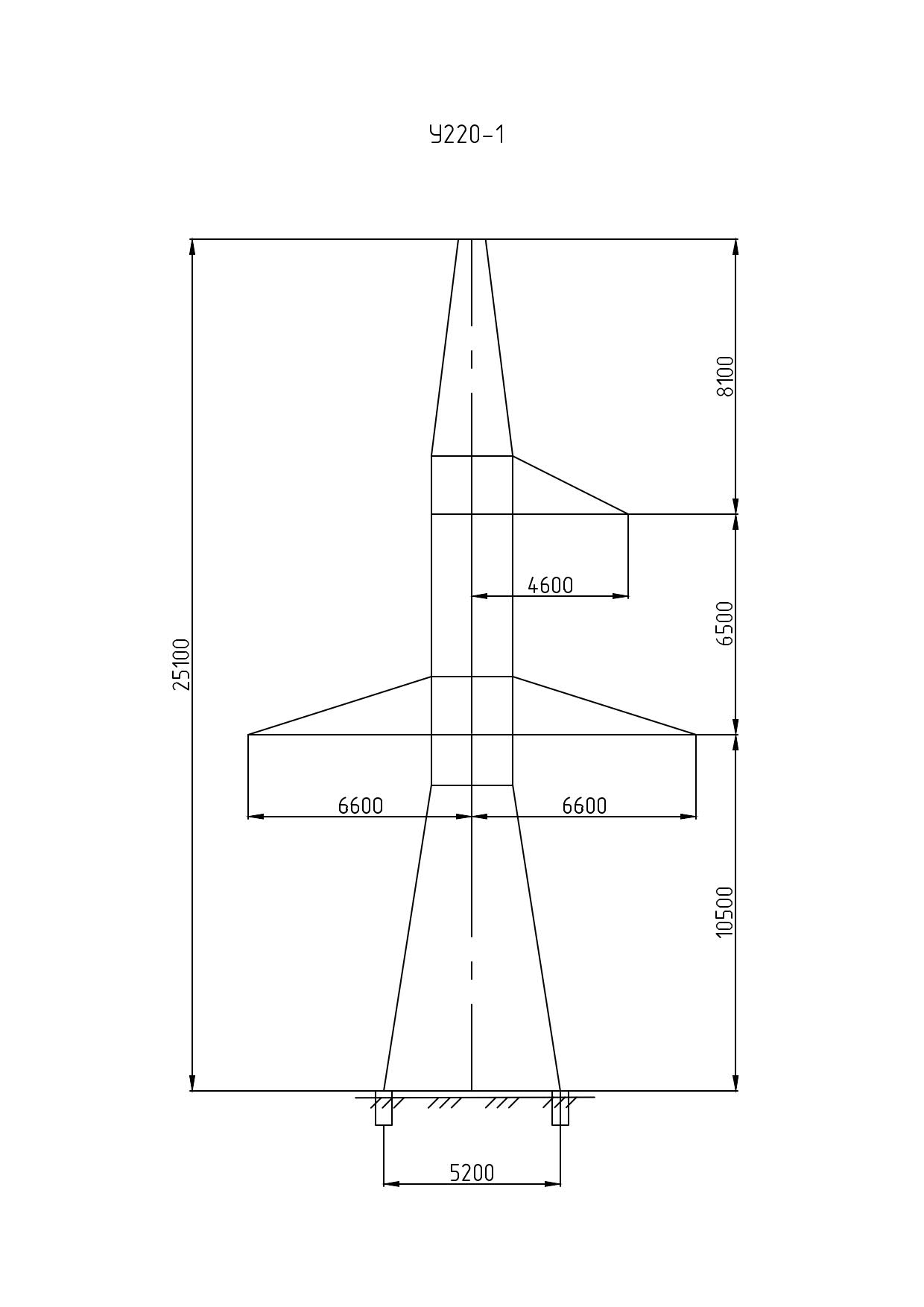

Одноцепная анкерно-угловая опора У220-1 представляет базовый вариант в линейке конструкций для воздушных линий 220 кВ, разработанной по типовому проекту 3.407-100 (серия 3080тм-т7). Общая высота — 25,1 м, высота траверсы — 10,5 м, ширина базы — 5,2 м. Масса металлоконструкции по чертежу КМ: без цинкования — 8609 кг, с горячим цинкованием — 8945 кг.

Анкерно-угловые опоры класса 220 кВ устанавливаются на трассе в местах изменения направления линии, а также через нормативные интервалы в качестве анкерных точек на прямых участках. В отличие от промежуточных опор, У220-1 рассчитана на восприятие горизонтальных усилий от тяжения проводов при несимметричном нагружении — обрыве провода в смежном пролёте или в монтажном режиме. Это принципиальное конструктивное отличие определяет повышенные требования к жёсткости стойки и узлов крепления.

Натяжные гирлянды изоляторов воспринимают тяговое усилие и передают его через узлы крепления на траверсы и стойку. Расчёт ведётся по предельным состояниям первой группы с нормативными коэффициентами надёжности по нагрузке. В аварийном режиме обрыв провода в одном пролёте вызывает несимметричную нагрузку, которую конструкция должна воспринять без потери несущей способности.

Одноцепное исполнение обеспечивает большую ремонтопригодность: при необходимости ремонта отдельный анкерный пролёт выводится из работы без отключения параллельной цепи, что сохраняет электроснабжение потребителей в кольцевых схемах сети 220 кВ.

Горячее цинкование всех элементов металлоконструкции обеспечивает антикоррозионную защиту без необходимости периодического окрашивания. Болтовое соединение при монтаже позволяет вести поэлементную сборку без привлечения сварочного оборудования. Опора У220-1 применяется при проектировании и строительстве магистральных ВЛ 220 кВ по нормативам типового проекта 3080тм-т7, являясь базой для ряда высотных модификаций той же серии.
