Опора У220-1+14

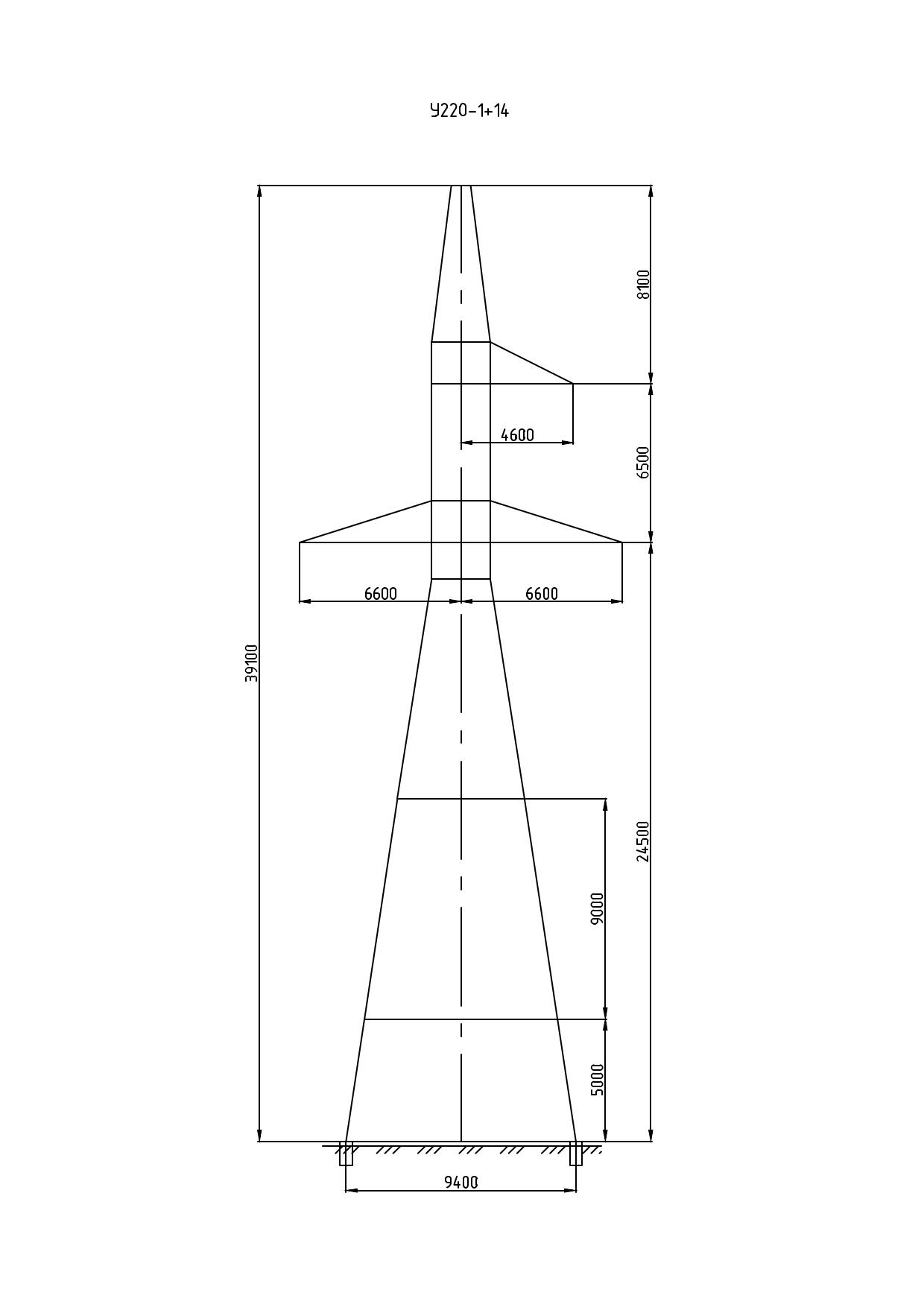

В ряду анкерно-угловых опор для ВЛ 220 кВ по проекту 3.407-100.7 модификация У220-1+14 является наиболее высокой: вставка в 14 м даёт общую высоту 39,1 м — одну из наибольших в типовом ряду для данного класса напряжения. Высота траверсы составляет 24,5 м, ширина базы — 9,4 м. Масса металлоконструкции с горячим цинкованием — 17 209 кг.

Такая высота необходима при пересечении воздушными линиями 220 кВ крупных водных объектов, широких пойменных долин, судоходных рек с нормируемым габаритом судоходства. На участках с повышенными требованиями к вертикальному габариту опора У220-1+14 обеспечивает соответствие нормам ПУЭ при максимальных расчётных стрелах провеса в жаркую погоду и при аварийном нагреве проводов.

Масса конструкции 17 209 кг при высоте 39,1 м отражает необходимость значительного увеличения сечений поясов и раскосов для обеспечения устойчивости стойки при изгибающих моментах от ветровой нагрузки. Ширина базы 9,4 м обусловлена расчётными опрокидывающими моментами при максимальной ветровой нагрузке на высокую конструкцию в зоне пересечения, где местность открыта и скорость ветра нередко выше фоновых значений.

Одноцепное анкерно-угловое исполнение по проекту 3.407-100.7 предусматривает установку натяжных гирлянд изоляторов, воспринимающих тяжение проводов при угловых и анкерных точках трассы. Расчёт выполняется на нормативные нагрузки с учётом ветрового района и района по гололёду для конкретной площадки строительства. Фундаментный комплекс разрабатывается индивидуально по результатам геотехнических изысканий.

Горячее цинкование обеспечивает долгосрочную антикоррозионную защиту. Монтаж болтовой, поэлементный. Опора У220-1+14 применяется при проектировании трасс ВЛ 220 кВ там, где ни одна из менее высоких модификаций серии не обеспечивает требуемый нормативный габарит над пересекаемым объектом.
