Опора У220-8Т+5

Конструкция У220-8Т+5 сочетает усиленное исполнение тела опоры серии «Т» с надставкой пять метров, что обеспечивает общую высоту 36,2 м. Это решение типового проекта 3.407-120 (9293тм-т2) ориентировано на двухцепные ВЛ 220 кВ, где необходимы одновременно повышенный подвес проводников и увеличенная несущая способность угловых узлов в условиях более тяжёлых климатических нагрузок.

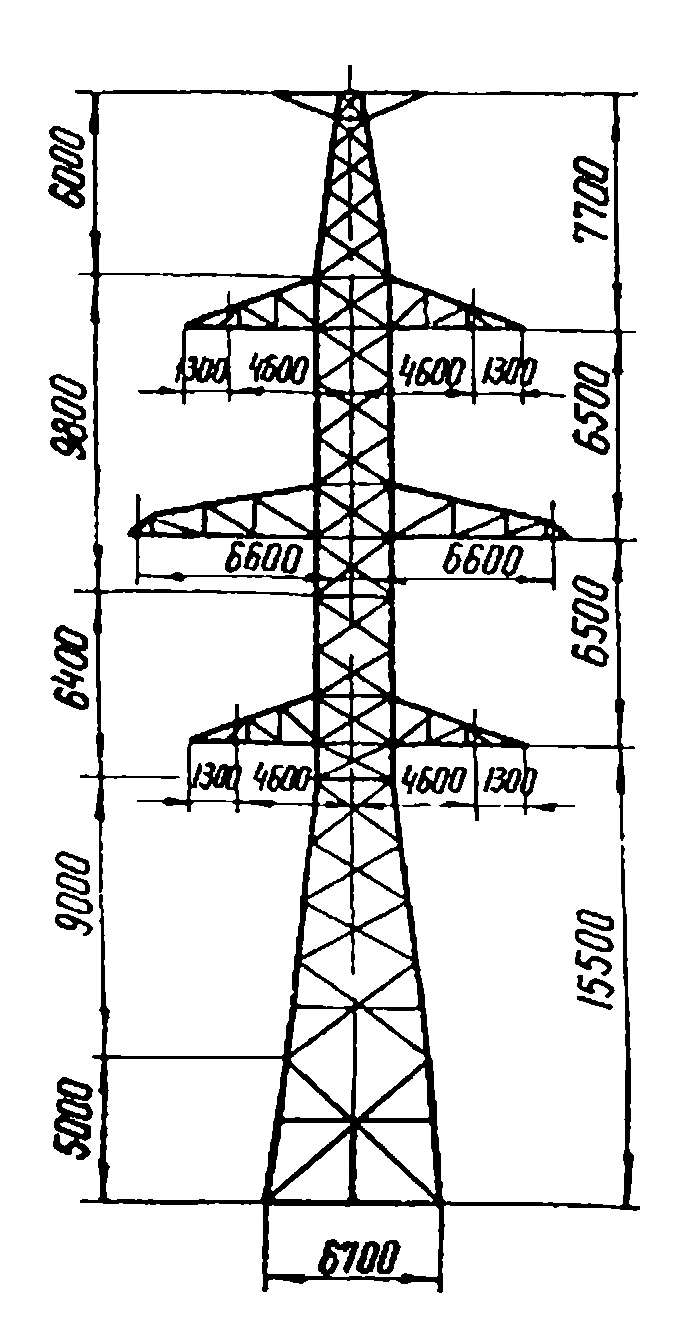

Высота траверсы 15,5 м и ширина базы 6,7 м формируют геометрический каркас, рассчитанный на восприятие совокупных горизонтальных сил от двух цепей в анкерно-угловом узле. Расположение точки подвеса гирлянд изоляторов на высоте 15,5 м обеспечивает нормируемый вертикальный габарит до провода при наибольшем провесе в анкерном пролёте в режиме максимальных эксплуатационных температур.

Масса стальных элементов без антикоррозионного покрытия — 13 120 кг; с учётом горячего цинкования — 13 632 кг. Суффикс «Т» объясняет более высокую массу по сравнению с нетиповым У220-8+5 (12 631 кг без цинка): дополнительный металл заложен в ключевые несущие элементы, работающие в условиях повышенного тяжения и сложных климатических нагрузок.

Анкерно-угловые опоры этого типа, в отличие от промежуточных, испытывают нагрузки не только перпендикулярно оси ВЛ, но и вдоль неё. В нормальном режиме тяжения с обеих сторон пролёта взаимно не компенсируются полностью: именно угловая составляющая результирующей горизонтальной силы является основной расчётной нагрузкой для У220-8Т+5.

Опора применяется при строительстве новых ВЛ и реконструкции существующих линий в климатических районах с повышенными ветровыми или гололёдными нагрузками, где базового исполнения серии У220-8 недостаточно по расчётным условиям нормативных документов. Выбор между стандартным У220-8+5 и усиленным У220-8Т+5 осуществляется по результатам расчёта нагрузок на конкретный угловой участок трассы с учётом ветрового района и района по гололёду. Типовая документация предоставляет обоснование нагрузок для обоих исполнений, что ускоряет принятие проектного решения.
