Опора У220-8+5

Промежуточная по высоте между базовым У220-8 и более высокими модификациями серии, опора У220-8+5 получила надставку +5 м, которая поднимает общий габарит до 36,6 м. Именно такая высота оказывается оптимальной при переходах через просеки, полевые дороги или небольшие водные объекты, где стандартные 31,6 м не обеспечивают нормативный вертикальный габарит от провода до препятствия в наиболее нагруженном промежуточном пролёте.

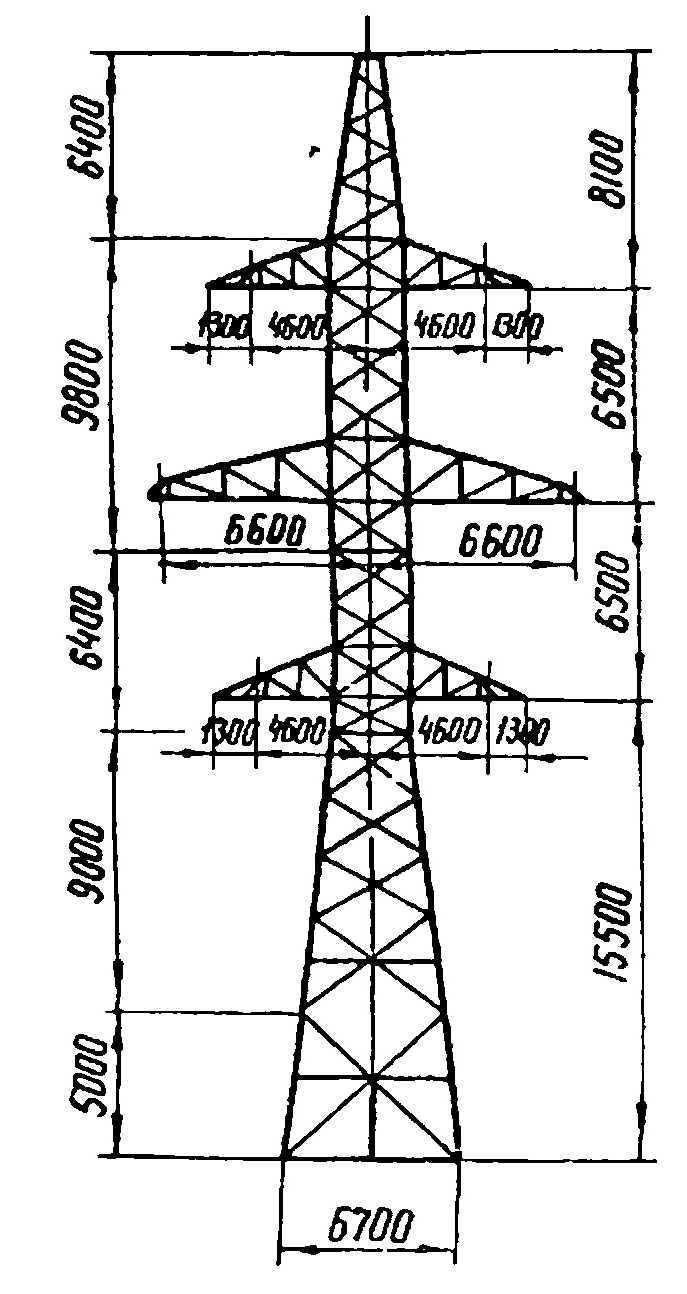

Высота траверсы — 15,5 м, ширина базы — 6,7 м. Эти параметры определяют поперечную жёсткость конструкции и её устойчивость к горизонтальным нагрузкам — тяжению проводов в угловом положении трассы и ветровому давлению на провода и элементы опоры. Соотношение высоты траверсы и ширины основания подобрано с учётом расчётных нагрузок для данного типоразмера.

Масса стального каркаса по чертежу КМ без цинкования составляет 12 631 кг; после горячего цинкования — 13 186 кг. Разница в 555 кг — это масса защитного цинкового покрытия, обеспечивающего долгосрочную антикоррозионную стойкость всех несущих и вспомогательных элементов конструкции ЛЭП в течение нормативного срока службы.

Опора У220-8+5 относится к анкерно-угловому типу — она рассчитана на совместное действие ветровой нагрузки и горизонтальной составляющей тяжения сразу двух цепей проводов. В отличие от промежуточных опор ЛЭП, здесь применяются натяжные, а не поддерживающие гирлянды изоляторов. Это требует усиленных консолей и узлов прикрепления, предусмотренных типовым проектом 3.407-120 (9293тм-т2).

Конструкция разбита на отправочные марки, допускающие транспортировку стандартным автомобильным транспортом. Болтовые соединения на высокопрочных болтах обеспечивают необходимую несущую способность и удобство разборки при ремонте в условиях эксплуатации. Фундаменты проектируются индивидуально по данным инженерно-геологических изысканий с учётом всех нормативных сочетаний нагрузок — ветровых, гололёдных и от тяжений обеих цепей. Разнесение угловых стоек на ширину 6,7 м даёт достаточный опрокидывающий рычаг для восприятия горизонтальных нагрузок на основание.
