Опора У220-8Т+14

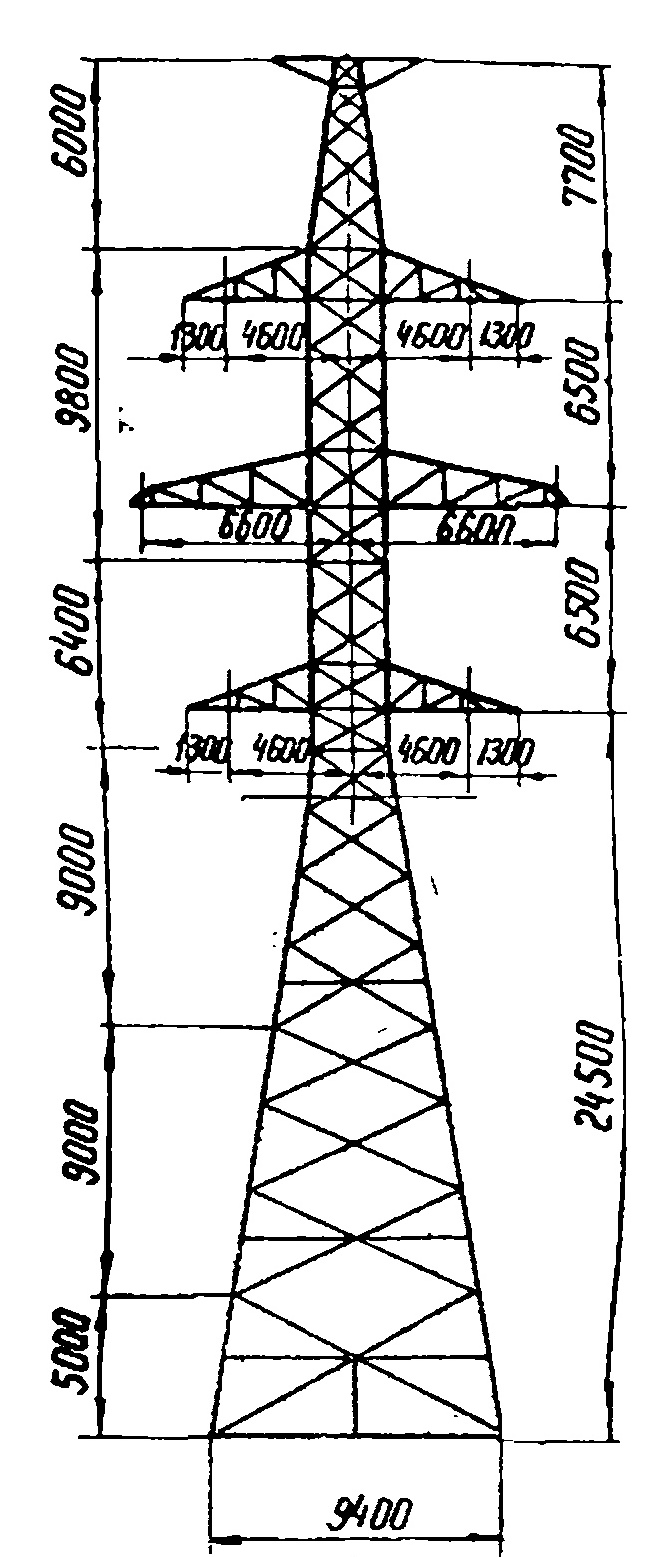

Для переходных и технически сложных участков ВЛ 220 кВ, где одновременно требуются повышенный габарит и увеличенная несущая способность анкерных узлов, предназначена опора У220-8Т+14. Это модификация серии «Т» с надставкой +14 м, поднимающей общую высоту до 45,2 м — значение, характерное для пойменных переходов и пересечений с объектами инфраструктуры.

При высоте траверсы 24,5 м расположение точек подвеса натяжных гирлянд обеспечивает нормативный вертикальный габарит с учётом максимального провеса провода в смежных пролётах. Широкое основание — 9,4 м — необходимо для компенсации значительного опрокидывающего момента, возникающего при высоте конструкции свыше 45 м и нагрузках от двух цепей в угловой точке трассы.

Масса по чертежу КМ без цинкования составляет 18 824 кг; с горячим цинкованием — 19 558 кг. Разница 734 кг — масса защитного покрытия, нанесённого методом горячего погружения. Это покрытие критично для высотных опор, эксплуатируемых в открытых условиях: цинковый слой предотвращает коррозию в зонах болтовых соединений, где доступ для периодического контроля ограничен.

По сравнению с нетиповым У220-8+14, данная опора имеет несколько большую массу — 19 558 кг против 19 112 кг с цинком. Разница обусловлена усилением несущих элементов тела конструкции: при угловом тяжении двух цепей нагрузки на раскосы и пояса решётки существенно возрастают, и именно усиленное исполнение «Т» позволяет обеспечить нормативный запас несущей способности.

Типовой проект 3.407-120 (9293тм-т2) содержит полный комплект рабочей документации для У220-8Т+14, включая схемы монтажных соединений, ведомости поставки и схемы стропки при подъёме, что ускоряет разработку ППР. Отправочные марки конструкции разбиты с учётом ограничений грузоподъёмности используемой крановой техники. Монтажные стыки предусматривают временное крепление во время подъёма секций. Все узловые соединения на высокопрочных болтах соответствуют классу нагрузки, нормируемому для конструкций ВЛ 220 кВ в усиленном исполнении.
