Опора У220-8+14

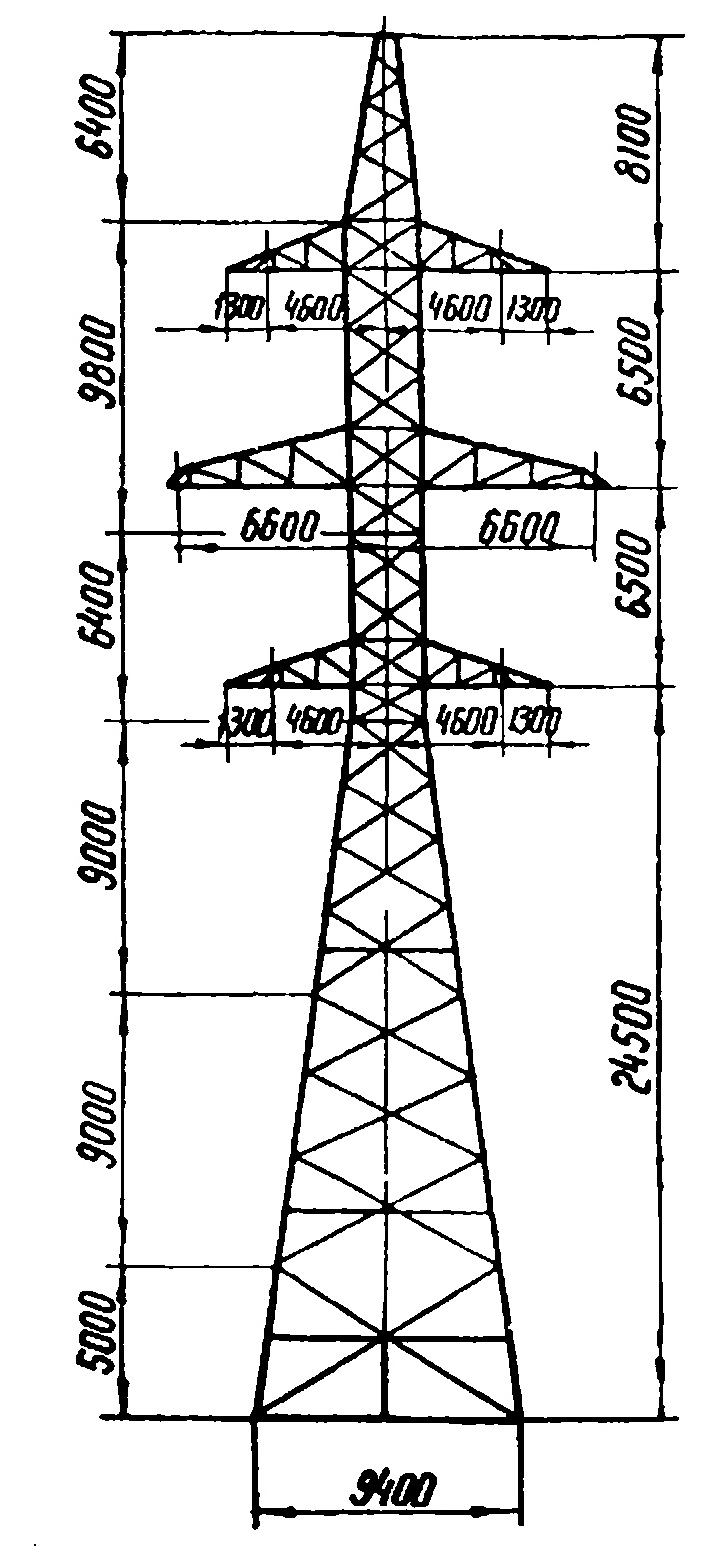

Габарит 45,6 м делает опору У220-8+14 наиболее высокой в линейке двухцепных анкерно-угловых опор 220 кВ серии У220-8 с надставкой по типовому проекту 3.407-120 (9293тм-т2). Надставка +14 м применяется при пересечении водных преград, пойменных участков, в горных районах с выраженным перепадом рельефа, а также в зонах, где нормативный габарит от провода до земли требует значительного запаса по высоте конструкции.

При высоте траверсы 24,5 м расположение точек подвеса гирлянд обеспечивает необходимый вертикальный разнос между двумя цепями проводников и создаёт достаточный монтажный доступ к узлам крепления. Широкое основание — 9,4 м — соответствует значительным опрокидывающим моментам, возникающим при совместном действии тяжений двух цепей и ветровых нагрузок на конструкцию высотой свыше 45 м.

Масса стальной решётки по чертежу КМ — 18 395 кг без антикоррозионного покрытия и 19 112 кг с горячим цинкованием. Применение горячего цинкования критично для высотных опор, эксплуатируемых в открытых условиях с чередованием увлажнения и высыхания: цинковый слой предотвращает язвенную и щелевую коррозию в зонах болтовых соединений, где доступ для ревизии затруднён.

Двухцепная конструкция У220-8+14 рассчитана на восприятие суммарных тяжений обеих цепей при угловом положении трассы в плане. Натяжные гирлянды изоляторов обеспечивают передачу продольных и поперечных горизонтальных сил на консоли траверсы, а наклонные раскосы пространственной решётки направляют эти усилия к узлам крепления фундамента.

Высотный монтаж опоры выполняется с применением крановой техники или вертолётного монтажа отдельных секций. Конструкция разбита на транспортабельные отправочные марки в соответствии с нормами типового проекта, что упрощает доставку на строительную площадку. Разбивка конструкции на отправочные марки и применение высокопрочных болтовых соединений обеспечивают возможность поэтапного монтажа и разборки при реконструкции. Усиленные диафрагмы в уровне надставки исключают потерю устойчивости отдельных секций при подъёме укрупнёнными блоками.
