Опора У220-8+9

Типовой проект 3.407-120 (9293тм-т2) охватывает широкую линейку двухцепных анкерно-угловых опор серии У220-8, среди которых У220-8+9 занимает позицию с надставкой девять метров и общей высотой 40,6 м. Такое исполнение выбирают при трассировании ВЛ 220 кВ в условиях, требующих повышенного габарита: поймы рек, пересечения с дорогами, косогоры с перепадом рельефа в зоне установки.

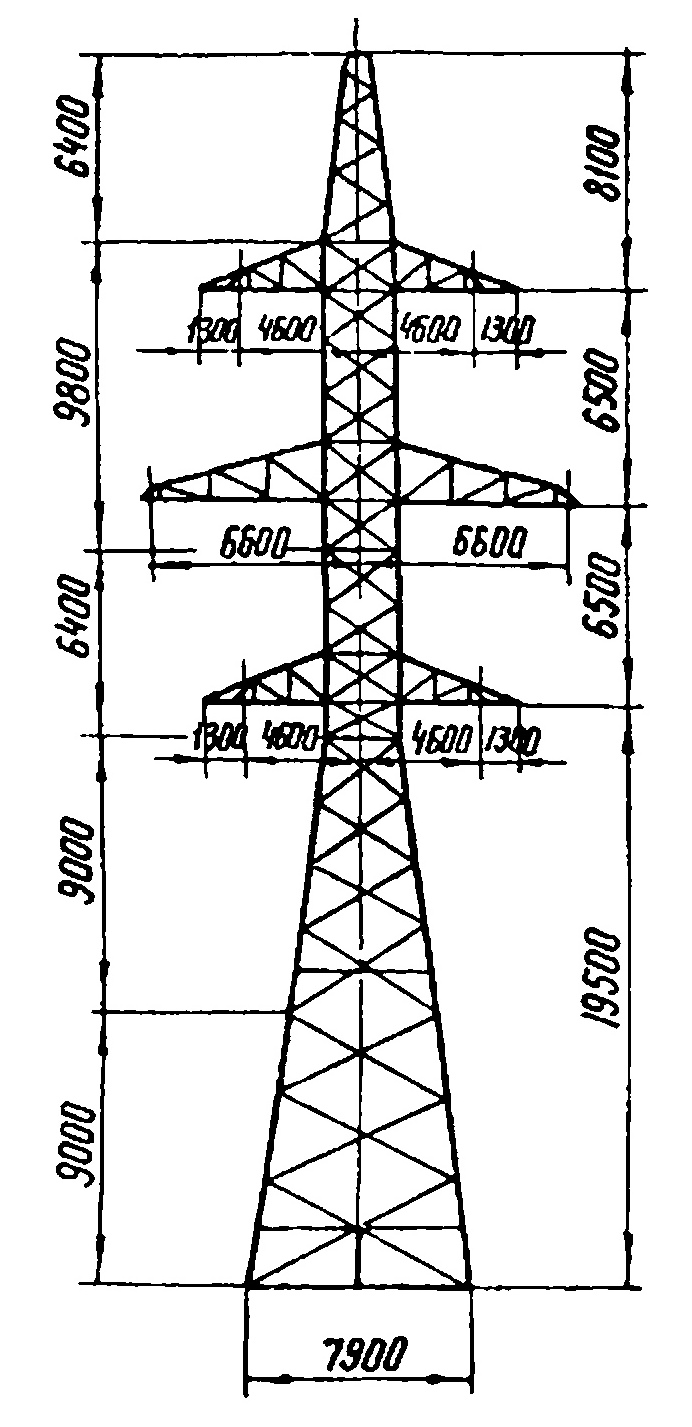

Высота точки подвеса траверсы — 19,5 м. Это обеспечивает достаточный вертикальный разнос между двумя цепями и нижней цепью относительно земли даже при максимальной стреле провеса в анкерном пролёте при расчётной температуре. Ширина основания 7,9 м рассчитана на суммарный опрокидывающий момент от тяжений обеих цепей и ветровых нагрузок на сечение высотой свыше 40 м.

Масса конструкции без антикоррозионной защиты — 14 685 кг, с горячим цинкованием — 15 175 кг. Горячее цинкование выполняется по ГОСТ 9.307 методом погружения в расплав цинка, что обеспечивает покрытие внутренних полостей, зазоров в соединениях и труднодоступных мест — сечений, где поверхностная окраска неэффективна.

Анкерно-угловая функция предполагает применение натяжных угловых гирлянд изоляторов. Горизонтальные нагрузки от обеих цепей суммируются в теле опоры и через фундамент воспринимаются грунтовым основанием. При расчёте фундаментов для У220-8+9 обязателен учёт опрокидывающих моментов в двух направлениях, выдёргивающих и вдавливающих усилий во всех нормативных режимах: нормальном, монтажном и аварийном.

Опора У220-8+9 применяется также как анкерная в середине перегона для деления ВЛ на независимые секции, что повышает ремонтопригодность линии и позволяет выводить участок в ремонт без обесточивания всей линии. Разбивка на отправочные марки допускает перевозку стандартным автотранспортом. Соединения на высокопрочных болтах обеспечивают необходимую несущую способность и возможность повторной сборки при реконструкции. Секционирование ствола согласовано с монтажными нагрузками на каждом этапе поярусной сборки конструкции.
