Опора У220-7+5

Опора У220-7+5 предназначена для установки в анкерно-угловых точках одноцепных воздушных линий электропередачи напряжением 220 кВ. Конструкция воспринимает тяжение проводов при отклонении трассы от прямолинейного направления, обеспечивая удержание пролётов в нормативных габаритах и надёжную передачу усилий на фундамент.

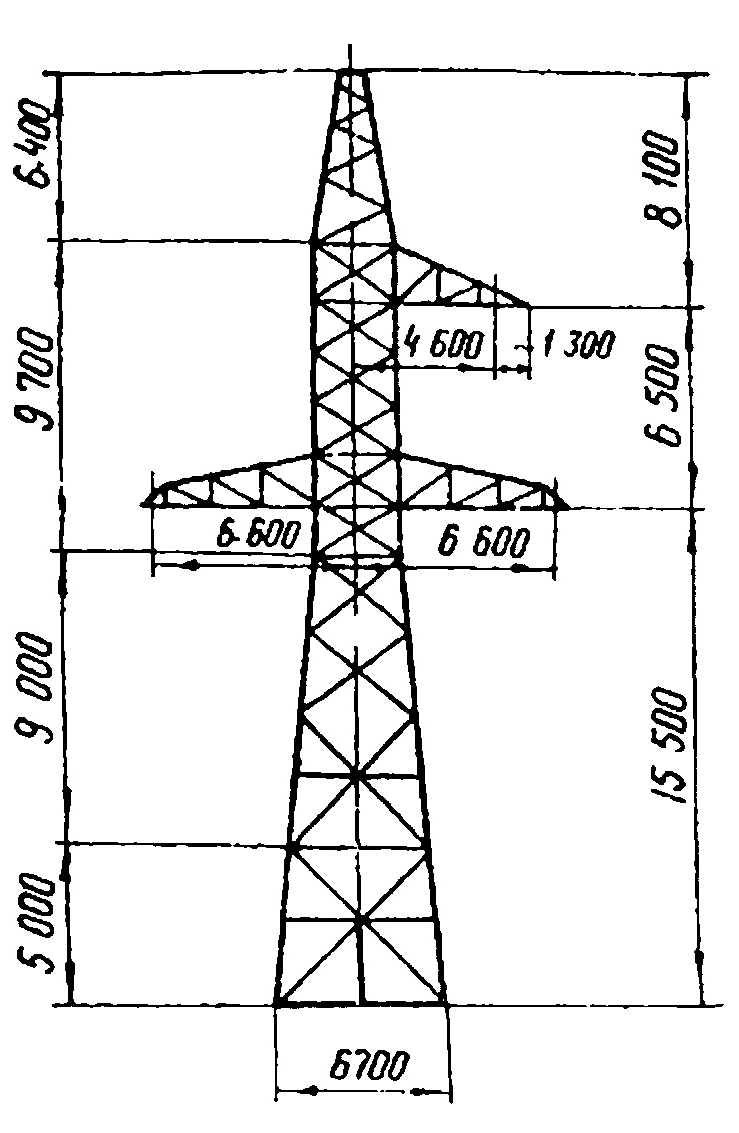

По типовому проекту 3.407-120 (9293тм-т2) опора выполнена в виде пространственной стальной решётки из прокатного уголкового профиля. Общая высота составляет 30,1 м при высоте точки подвеса траверсы 15,5 м — соотношение, обеспечивающее достаточный габарит до земли в типовых рельефных условиях. Ширина базы 6,7 м создаёт плечо для восприятия опрокидывающего момента от горизонтальных тяжений.

Масса металлоконструкции по чертежу КМ без антикоррозионного покрытия составляет 8 385 кг; после горячего цинкования она возрастает до 8 712 кг. Горячее цинкование является стандартным требованием для опор ЛЭП этого класса напряжения: оно обеспечивает долговременную защиту от атмосферной коррозии в широком диапазоне климатических условий — от умеренного до резко континентального и морского — без необходимости периодической окраски в течение всего нормативного срока службы линии.

Одноцепное исполнение подразумевает одну цепь токоведущих проводников на траверсе, что упрощает компоновку гирлянд изоляторов и снижает суммарную ветровую нагрузку по сравнению с двухцепным вариантом. При этом анкерно-угловая функция требует применения натяжных гирлянд с полноценным восприятием продольного тяжения с обеих сторон пролёта, в отличие от промежуточных опор, где используются поддерживающие гирлянды.

Сфера применения — узловые и угловые точки трасс ВЛ 220 кВ при необходимости компенсировать горизонтальную составляющую тяжения. Опора У220-7+5 монтируется на фундаменты, рассчитываемые с учётом категории грунта, ветрового района и района по гололёду. Типовой характер документации сокращает сроки согласования рабочих чертежей и упрощает повторное применение на других объектах строительства ВЛ.
