Опора У220-7+14

Максимально высокая версия в типоряде У220-7 — опора У220-7+14 с надставкой 14 м и общей высотой 39,1 м. Разработана по типовому проекту 3.407-120 (9293тм-т2) для одноцепных воздушных линий 220 кВ, проходящих через зоны с повышенными требованиями к вертикальному габариту.

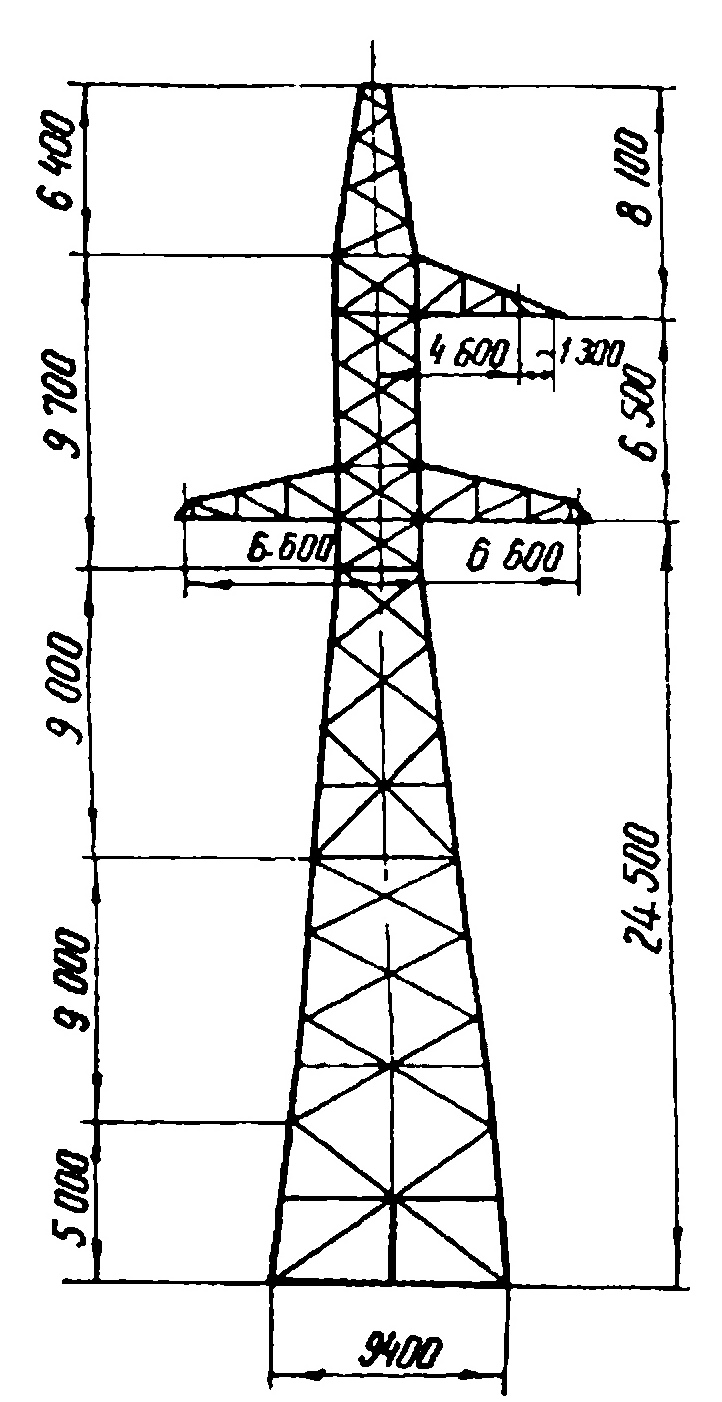

Высота траверсы — 24,5 м, ширина базы — 9,4 м. Значительная ширина основания обусловлена необходимостью обеспечения устойчивости при высоте 39,1 м и одновременном воздействии горизонтальных тяговых нагрузок, характерных для анкерно-угловых опор. Масса металлоконструкций по чертежу КМ: без цинкового покрытия — 13 298 кг, с горячим цинкованием — 13 817 кг.

Прирост массы по сравнению с базовой У220-7 (6 454/6 706 кг) составляет более 100% — вдвое, что свидетельствует о существенном объёме металлоконструкций дополнительной секции надставки и усиленной базы при такой разнице в высоте (25,1 м против 39,1 м).

Опора У220-7+14 устанавливается в угловых точках трассы ВЛ 220 кВ вблизи объектов с нормируемым минимальным расстоянием от проводов: крупных автодорог, железнодорожных магистралей, водных переправ. Анкерно-угловое исполнение с натяжными гирляндами обеспечивает надёжное восприятие тяговых и аварийных нагрузок при любых нормативных углах поворота в соответствии с требованиями типового проекта 3.407-120.
