Опора У220-7

Одноцепная анкерно-угловая опора У220-7 разработана по типовому проекту 3.407-120 (9293тм-т2) — серии, отличной от широко распространённого проекта 3.407-100.7. Это определяет специфику расчётных нагрузок, ветровых и гололёдных районов применения, а также конструктивных решений в узлах крепления проводов и грозозащитного троса.

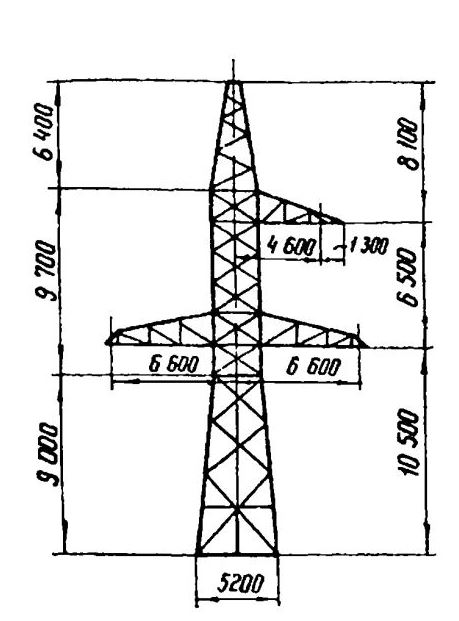

Общая высота опоры — 25,1 м, высота траверсы — 10,5 м, ширина базы — 5,2 м. Масса металлоконструкций по чертежу КМ: 6 454 кг без цинкового покрытия, 6 706 кг с горячим цинкованием. Высота 25,1 м несколько превышает аналогичный показатель базовых вариантов ряда других опор серии 220 кВ, что объясняется конструктивными особенностями типового проекта 3.407-120.

Анкерно-угловое назначение опоры У220-7 предопределяет её применение в точках изменения направления одноцепной ВЛ 220 кВ. Восприятие горизонтальных тяговых усилий от проводов, зафиксированных в натяжных гирляндах, обеспечивается прочностью поясных элементов решётчатой стойки и надёжностью анкерных болтов фундамента.

Конструкция применяется при проектировании и строительстве воздушных линий 220 кВ в соответствии с требованиями типового проекта 9293тм-т2. Горячее цинкование стальных элементов гарантирует коррозионную стойкость опоры У220-7 в условиях открытой установки на протяжении нормативного срока службы линии.
