Анкерно-угловая стальная опора ВЛ 220 кВ, марка У220-4Д+9. Высота 39,5 м, масса 13398 кг.
Типовой проект и рабочие чертежи: 1731тм-т3
Повышенный вариант У220-4Д+9 с надставкой 9 м обеспечивает общую высоту конструкции 39,5 м — одну из наибольших в серии 1731тм-т3 для двухцепных линий 220 кВ. Такая высота требуется при пересечении крупных инфраструктурных объектов: основных автотрасс, железнодорожных путей, судоходных каналов.
Высота траверсы составляет 19,5 м, ширина базы увеличена до 7,76 м для обеспечения устойчивости при значительных горизонтальных нагрузках. Масса металлоконструкций по чертежу КМ: 12 898 кг без цинкового покрытия и 13 398 кг с горячим цинкованием. Прирост массы относительно базовой У220-4Д (9 362/9 727 кг) составляет около 37%, обусловленный секцией надставки и расширенной базой.
Двухцепное анкерно-угловое исполнение обязывает конструкцию воспринимать суммарное тяжение проводов двух независимых цепей в точках угла поворота трассы. Натяжные гирлянды изоляторов обеих цепей передают соответствующие усилия на металлическую стойку, суммируя нагрузку.
Опора У220-4Д+9 используется в составе двухцепных ВЛ 220 кВ при прохождении трассы через зоны с нормативными требованиями к повышенному вертикальному габариту. Горячее цинкование всего комплекта металлоконструкций в соответствии с типовым проектом 1731тм-т3 обеспечивает длительную эксплуатационную надёжность.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У220-4Д+9 — анкерно-угловая, двухцепная, для воздушных линий электропередачи 220 кВ.

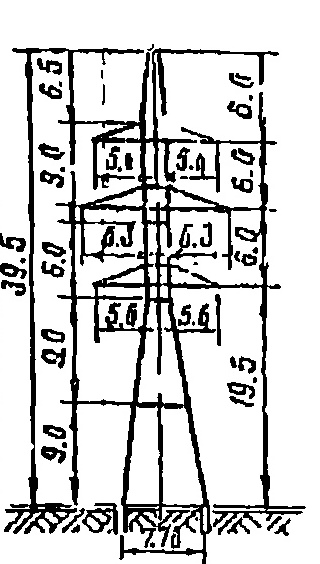

Полная высота — 39,5 м, отметка нижней траверсы — 19,5 м, размер основания — 7,76 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 12898 кг без покрытия и 13398 кг с горячим цинкованием. На цинковый слой приходится 500 кг.
Опора У220-4Д+9 выполняется по рабочим чертежам 1731тм-т3. Возможно изготовление по индивидуальным чертежам КМД.
