Опора У220-10+5

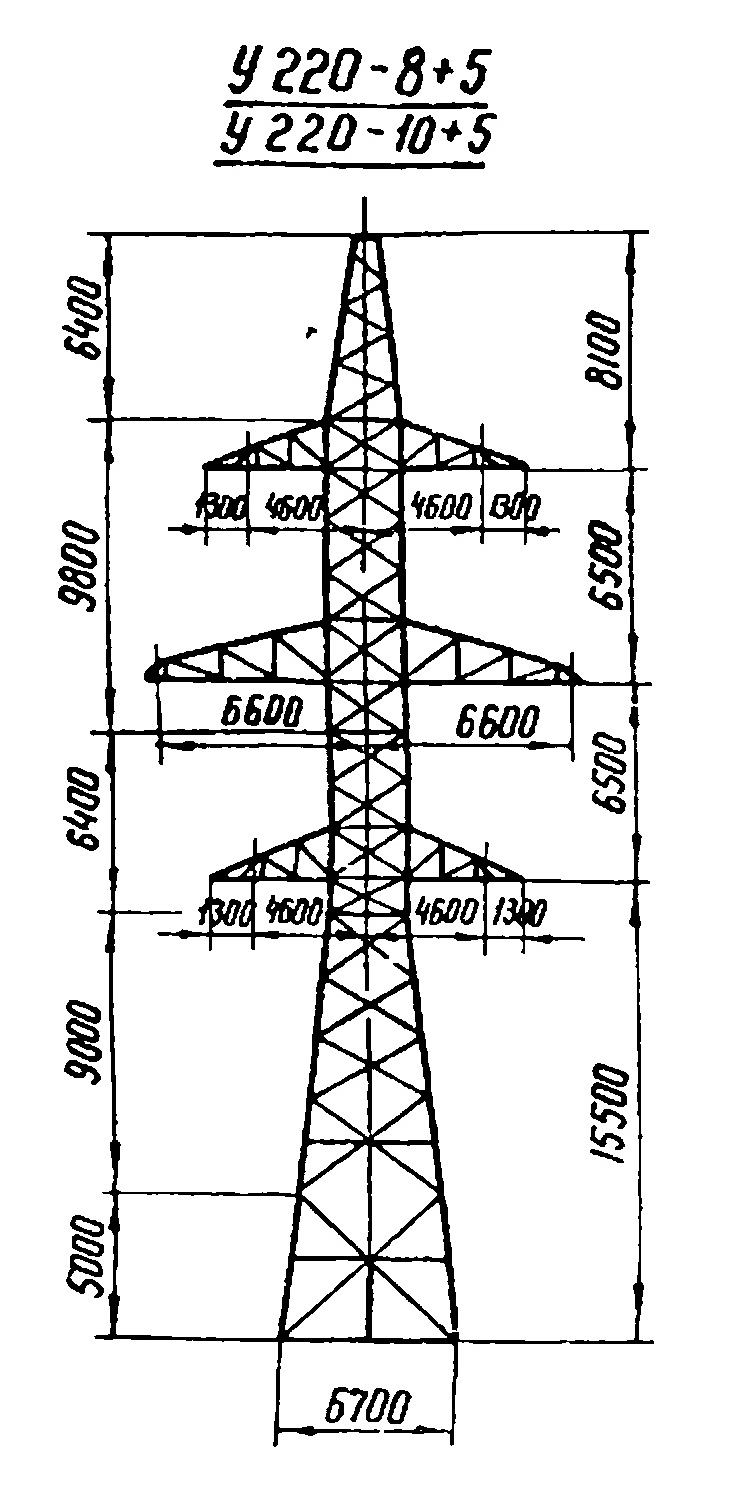

В типовом проекте 3.407-120 (9293тм-т2) для ВЛ 220 кВ опора У220-10+5 занимает промежуточное положение по высоте в ряду двухцепных анкерно-угловых модификаций. Вставка длиной 5 м поднимает монтажную высоту базовой конструкции до 36,6 м. Высота траверсы составляет 15,5 м, ширина основания — 6,7 м.

Масса по чертежу КМ: 13 332 кг без горячего цинкования, 14 379 кг с ним. Разница в 1 047 кг объясняется значительной площадью поверхности металлоконструкции — характерной особенностью решётчатых опор с развитой системой раскосов и двухцепной компоновкой траверс.

Двухцепная схема опоры У220-10+5 позволяет разместить две независимые трёхфазные цепи на одних опорах, обеспечивая экономию полосы отвода. Анкерно-угловое исполнение предполагает крепление натяжных гирлянд изоляторов, что необходимо в точках изменения направления трассы ВЛ 220 кВ и на анкерных разрезах длинных прямых участков.

Подбор высотной вставки — ключевой момент при проектировании. Вставка «+5» применяется там, где стандартная базовая высота недостаточна для соблюдения нормативного габарита, а вставка «+9» избыточна. Это типично при умеренном рельефе или при нормируемых требованиях по пересечению с автодорогами и инженерными коммуникациями. Конструктивная совместимость вставок в рамках одного типового проекта упрощает замену высотного элемента при корректировке профиля трассы.

Горячее цинкование всех элементов опоры У220-10+5 гарантирует антикоррозионную стойкость в различных климатических условиях. Применение в нормативных ветровых районах и районах по гололёду подтверждается расчётными материалами типового проекта 3.407-120. Шифр У220-10+5 фиксируется в проектной документации ВЛ как основа для составления спецификаций и ведомостей металла.
