Опора У220-4Д

Двухцепная анкерно-угловая опора У220-4Д разработана в рамках типового проекта 1731тм-т3 и предназначена для установки в узловых точках двухцепных воздушных линий 220 кВ. В отличие от одноцепных опор серии У220-3Д, конструкция У220-4Д несёт два комплекта фазных проводников, что предъявляет повышенные требования к прочности поясов и траверс.

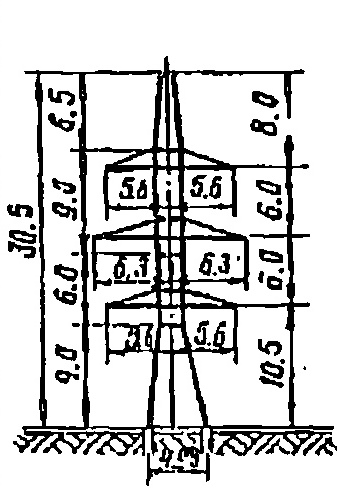

Общая высота опоры — 30,5 м, высота траверсы — 10,5 м, ширина базы — 4,99 м. Масса металлоконструкций по чертежу КМ: 9 362 кг без цинкового покрытия и 9 727 кг с горячим цинкованием. Для двухцепной конструкции эти значения относительно невелики, что обусловлено облегчённым профилем решётчатых элементов, характерным для серии 1731тм-т3.

Анкерно-угловое назначение опоры предполагает восприятие суммарных тяговых нагрузок от двух цепей на углах поворота трассы. Это существенно увеличивает горизонтальную нагрузку на конструкцию по сравнению с одноцепным вариантом, поэтому фундаменты и анкерные узлы рассчитываются с учётом двухцепных тяговых усилий.

Опора У220-4Д применяется при строительстве двухцепных ВЛ 220 кВ там, где совмещение двух цепей на одной конструкции экономически целесообразно и позволяет сократить ширину охранной зоны. Горячее цинкование обеспечивает длительную коррозионную стойкость металлоконструкций.
