Опора У220-10+14

Двухцепная анкерно-угловая опора У220-10+14 является одной из наиболее высоких в серии типового проекта 3.407-120 (9293тм-т2) для воздушных линий 220 кВ. Конструкция предназначена для двухцепных ВЛ — схем, при которых на одних стальных опорах одновременно подвешиваются два независимых трёхфазных тракта электропередачи. Это существенно снижает землеотвод по сравнению с двумя параллельными одноцепными линиями.

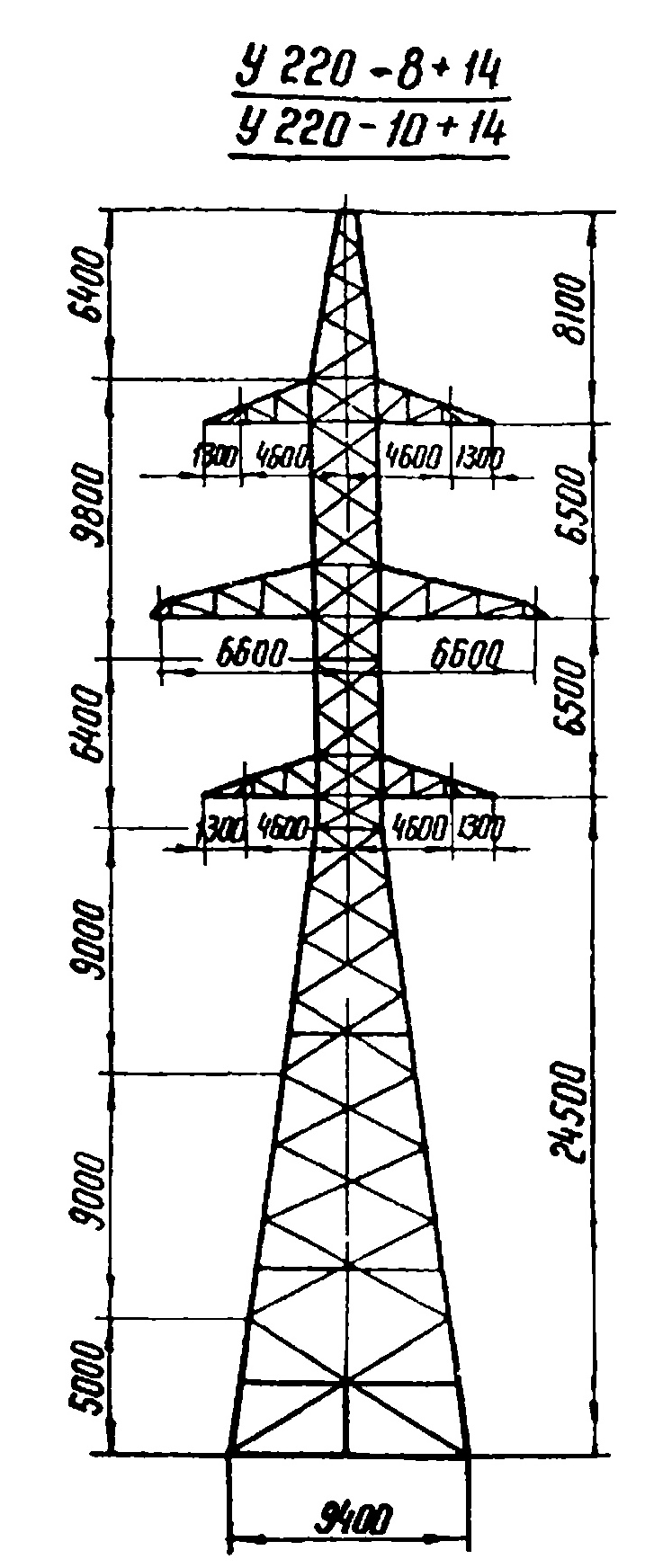

Суффикс «+14» указывает на применение вставки длиной 14 м, что в совокупности с базовой частью обеспечивает общую высоту опоры 45,6 м. Высота траверсы составляет 24,5 м, ширина базы — 9,4 м. Значительная ширина основания необходима для компенсации повышенного опрокидывающего момента, возникающего при больших результирующих тяжениях двух цепей и действии ветра на удлинённый ствол.

Масса металлоконструкции по чертежу КМ: 19 653 кг без горячего цинкования, 20 448 кг с ним. Относительно высокая масса обусловлена как двухцепным исполнением — удвоенным числом траверс и поперечных связей, — так и применением длинной вставки, увеличивающей протяжённость стоек и раскосов ствола.

Анкерно-угловые опоры типа У в двухцепном исполнении воспринимают суммарное тяжение проводов обеих цепей и грозозащитных тросов. На участках с углами поворота трассы это требует проверки совместного действия горизонтальных составляющих тяжения от каждой цепи. Наличие двух грозозащитных тросов на двухцепных ВЛ 220 кВ дополнительно нагружает вершину опоры и тросостойку.

Опора У220-10+14 применяется в анкерных секциях двухцепных ВЛ 220 кВ при трассировании в условиях сложного рельефа, пересечений с инженерными коммуникациями или увеличенных нормативных габаритов. Типовой проект 3.407-120 (9293тм-т2) обеспечивает полную конструкторскую документацию, включая чертежи КМ и спецификации элементов.
