Опора У220-1ТС+9

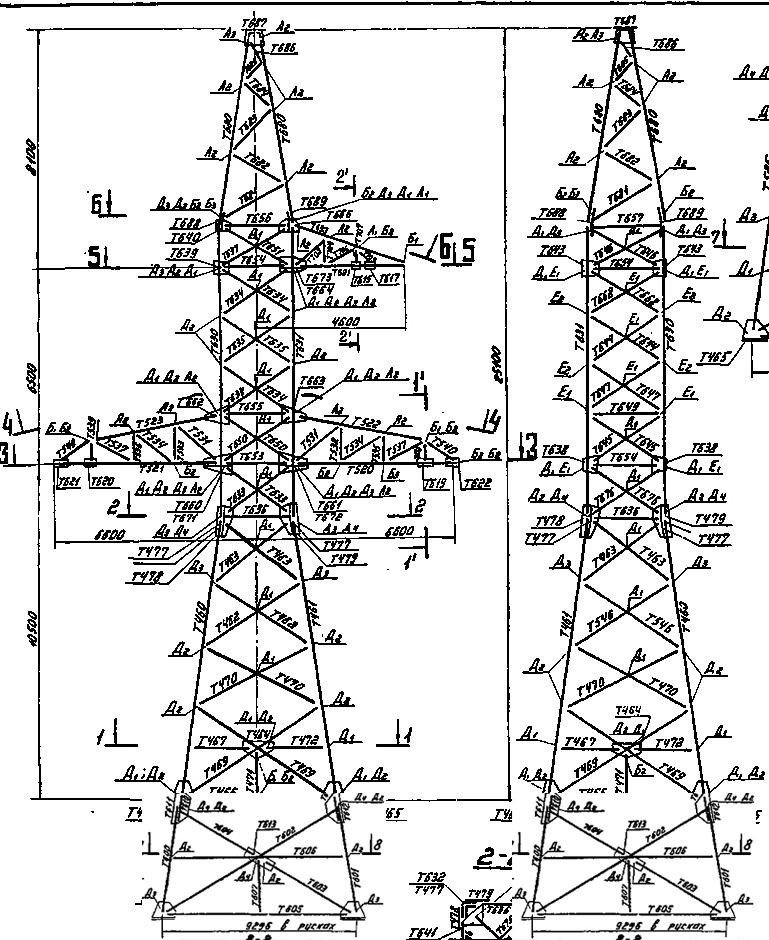

Одноцепная анкерно-угловая опора ЛЭП У220-1ТС+9 предназначена для напряжения 220 кВ и устанавливается в точках изменения направления воздушной линии, а также на анкерных пролётах с повышенными тяговыми усилиями. Типовой проект 3.407-117 (9206тм-т2) определяет конструктивные решения и нормативные нагрузки, на которые рассчитана опора.

Общая высота конструкции — 34,1 м, высота подвеса траверсы — 19,5 м. По сравнению с более высокой модификацией +14 (39,1 м) данный вариант применяется там, где рельеф и габаритные требования позволяют ограничиться меньшим вылетом. Ширина базы 7,9 м обеспечивает устойчивость фундаментного блока при действии результирующего тяжения проводов под углом к оси трассы.

Масса металлоконструкции без цинкового покрытия составляет 11 785 кг; после горячего цинкования — 12 245 кг. Разница в 460 кг отражает массу защитного слоя цинка, равномерно нанесённого на всю поверхность элементов. Такой способ антикоррозийной защиты принят для опор ЛЭП открытой прокладки и устойчив к перепадам температур, механическим воздействиям и атмосферным осадкам.

Одноцепная компоновка У220-1ТС+9 предполагает размещение трёх фаз на общей вертикальной оси с разносом по траверсам. Тип изоляции и длина гирлянд соответствуют классу напряжения 220 кВ. Решётчатое поперечное сечение ствола минимизирует ветровую нагрузку на конструкцию при сохранении необходимой изгибной жёсткости.

Опора У220-1ТС+9 входит в серию одноцепных анкерно-угловых конструкций 220 кВ и отличается от смежных модификаций высотным вставным элементом «+9», определяющим габаритную высоту пролёта. Применяется при проектировании линий в районах со стандартными требованиями к высоте подвеса проводов над препятствиями.
