Опора У220-1ТС+14

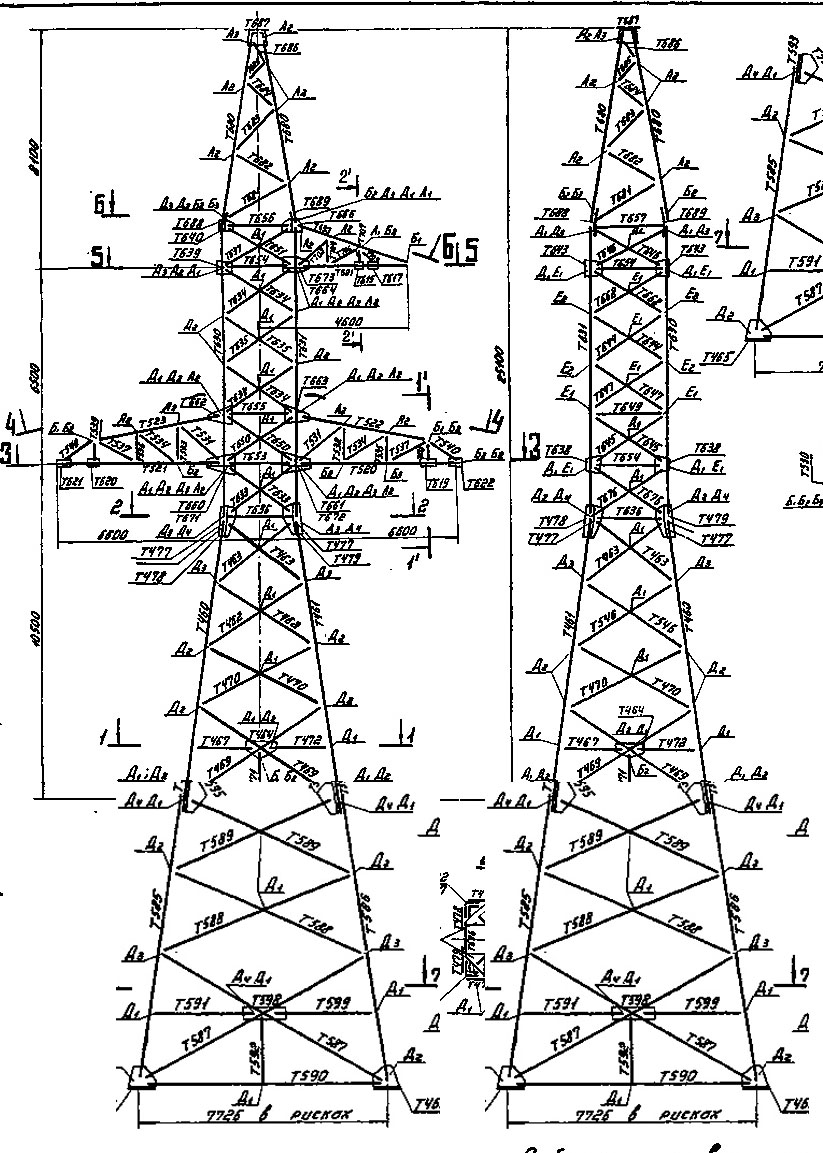

Угловые участки высоковольтных линий предъявляют к опорным конструкциям особые требования — здесь возникают результирующие нагрузки от тяжения проводов в обоих направлениях трассы. Анкерно-угловая опора ЛЭП У220-1ТС+14 класса напряжения 220 кВ разработана для установки именно на таких пунктах одноцепных воздушных линий. Конструкция выполнена по типовому проекту 3.407-117 (9206тм-т2) и рассчитана на восприятие как вертикальных нагрузок от веса проводов и гололёдных отложений, так и горизонтальных усилий от тяжения провода под углом к оси линии.

Полная высота опоры — 39,1 м, высота точки крепления траверсы — 24,5 м. Такое сочетание обеспечивает необходимые габариты до земли при прохождении линии через зоны с нормируемыми охранными расстояниями. Ширина базы фундамента 9,4 м продиктована условиями устойчивости: на анкерно-угловых опорах опрокидывающие моменты значительно превышают аналогичные нагрузки на промежуточных стойках.

Металлоконструкция изготавливается из угловых профилей и листовой стали; поверхностная защита — горячее цинкование. Масса без цинка составляет 15 628 кг, оцинкованной опоры — 16 240 кг. Горячее цинкование является отраслевым стандартом для опор ЛЭП, эксплуатируемых в различных климатических зонах, и обеспечивает долгосрочную защиту металла от коррозии на весь расчётный срок службы.

Одноцепное исполнение предполагает подвеску одной трёхфазной цепи. Расположение траверс и тип гирлянд изоляторов соответствуют уровню изоляции для сети 220 кВ. Решётчатая конструкция ствола сочетает минимальное парусное давление с высокой несущей способностью.

Опора У220-1ТС+14 применяется при строительстве и реконструкции одноцепных линий электропередачи 220 кВ на участках изменения направления трассы, а также в качестве анкерного ограничителя зоны аварийного тяжения. Монтаж ведётся методом поэлементной сборки с применением стреловых кранов соответствующей грузоподъёмности.
