Опора У220-1ТС

Суффикс «ТС» в шифре У220-1ТС обозначает конструктивный вариант анкерно-угловой опоры для ВЛ 220 кВ, отличающий её от базовой модификации У220-1В и других версий данного типа. Опора разработана по типовому проекту 3.407-117 (9206тм-т2) и предназначена для одноцепных воздушных линий класса напряжения 220 кВ.

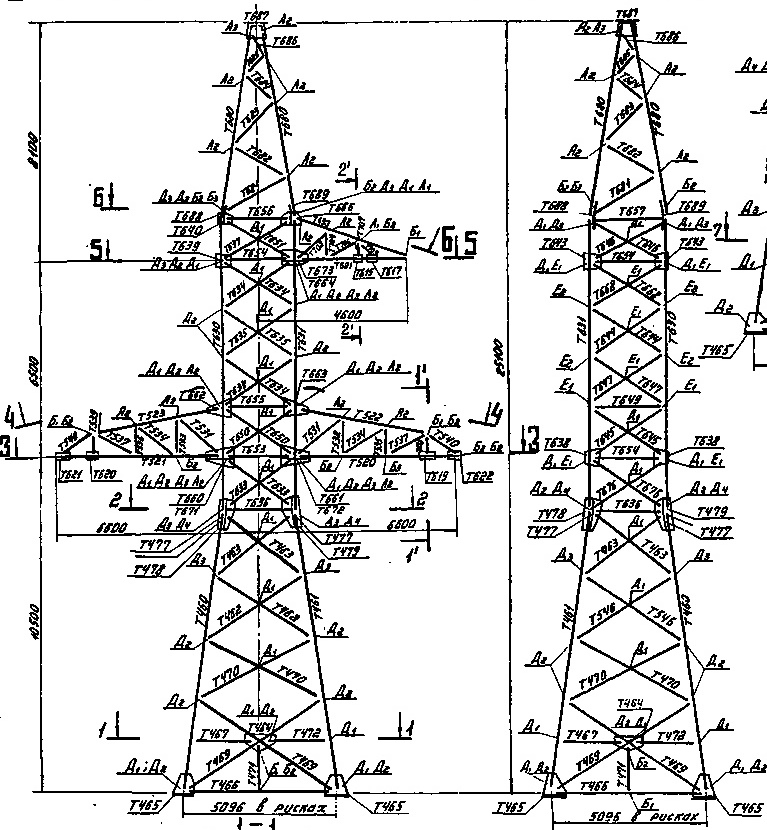

Общая высота составляет 25,1 м, высота до траверсы — 10,5 м, ширина основания — 5,2 м. Масса металлоконструкции по чертежу КМ: 8 044 кг без горячего цинкования и 8 360 кг с ним. Параметры близки к другим базовым (без вставок) модификациям анкерно-угловых опор ВЛ 220 кВ, что отражает типизированный подход к проектированию электросетевых объектов.

Типовой проект 3.407-117 (9206тм-т2) является отдельной серией по отношению к проекту 3.407-120, хотя оба разработаны для одного класса напряжения. Различие серий отражает специализацию по нагрузкам, климатическим условиям или историческим этапам нормирования. На практике это означает, что конструкции двух серий не идентичны даже при совпадающих внешних размерах.

Анкерно-угловые опоры на ВЛ 220 кВ являются точками сочленения анкерных секций. При нормальном режиме они воспринимают горизонтальные составляющие тяжений смежных пролётов, создаваемые изменением направления трассы. При аварийном обрыве провода с одной стороны на них действует полное однофазное тяжение — определяющий расчётный случай для поясов и раскосов тела опоры.

Горячее цинкование всех элементов металлоконструкции У220-1ТС обеспечивает долгосрочную антикоррозионную защиту в нормируемых климатических условиях. Типовой проект 3.407-117 (9206тм-т2) содержит полную документацию: расчётные обоснования, чертежи КМ и монтажные схемы. Шифр У220-1ТС закрепляется в проектных спецификациях конкретных ВЛ 220 кВ.
