Опора У220-1Д+9

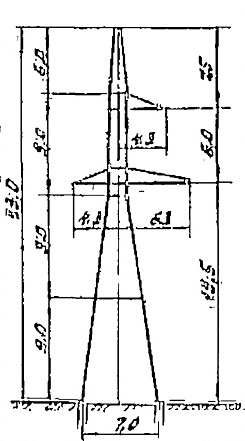

Типовой проект 9439тм-т4 определяет технические параметры анкерно-угловой опоры У220-1Д+9 для одноцепных воздушных линий 220 кВ. Суффикс «+9» обозначает применение вставки высотой 9 м, обеспечивающей общую высоту конструкции 33 м. Высота траверсы составляет 19,5 м, ширина основания — 7,0 м.

Масса металлоконструкции по чертежу КМ: 8 117 кг без горячего цинкования, 8 452 кг с ним. Горячее цинкование является обязательным для стальных решётчатых опор ВЛ 220 кВ — оно препятствует коррозионному разрушению металла в условиях длительной эксплуатации под воздействием атмосферных осадков, температурных перепадов и промышленных загрязнений.

Серия 9439тм-т4 включает базовую конструкцию У220-1Д и опоры с вставками различной длины. Версия с вставкой 9 м находится в среднем диапазоне по высоте и ориентирована на применение при умеренных требованиях к габариту, когда базовая конструкция недостаточна, а наибольшая вставка избыточна по высоте.

Как анкерно-угловая одноцепная опора, У220-1Д+9 устанавливается в точках разворота трассы и анкерных секционных точках ВЛ 220 кВ. Натяжные гирлянды изоляторов крепятся к траверсам и передают горизонтальные составляющие тяжения проводов на тело опоры. Ширина базы 7,0 м обеспечивает необходимую устойчивость при совместном действии ветровых нагрузок и тяжений проводов.

В расчётных схемах ВЛ 220 кВ опора У220-1Д+9 используется для ограничения анкерных секций и фиксации точек поворота трассы. Её шифр вносится в монтажные схемы расстановки, ведомости металла и спецификации оборудования — стандартные разделы проектной документации на строительство воздушных линий электропередачи.
