Опора У220-1Д

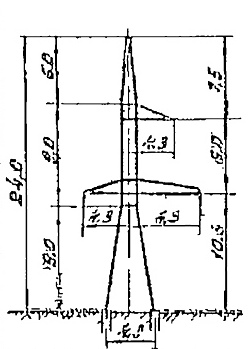

Опора У220-1Д выполнена по типовому проекту 9439тм-т4 и относится к классу анкерно-угловых конструкций для воздушных линий 220 кВ. По сравнению с большинством анкерно-угловых опор данного класса напряжения эта модификация обладает минимальными габаритами: общая высота составляет 10,5 м, ширина основания — 4,3 м. Такие параметры характерны для специализированного применения в особых условиях трассирования.

Масса металлоконструкции по чертежу КМ: 5 602 кг без горячего цинкования и 5 833 кг с ним. При компактных размерах опора У220-1Д сохраняет принципиальные признаки анкерно-угловых сооружений — способность воспринимать продольное тяжение проводов и обеспечивать необходимую поперечную жёсткость в точках поворота трассы или анкерных секционных разрезах.

Типовой проект 9439тм-т4 разработан как самостоятельная серия для ВЛ 220 кВ, отличная от широко применяемых проектов 3.407-100.7 и 3.407-120. Наличие нескольких типовых проектов для одного класса напряжения объясняется различием нагрузочных сценариев, климатических условий эксплуатации или историческими особенностями нормативной базы в периоды разработки серий.

На анкерно-угловых опорах подвеска проводов осуществляется посредством натяжных гирлянд изоляторов, крепящихся к траверсам. Класс напряжения 220 кВ определяет минимальные нормируемые длины гирлянд и защитные расстояния, которые соблюдаются в равной мере как на крупных, так и на компактных модификациях опоры.

Горячее цинкование металлоконструкции обеспечивает коррозионную стойкость при эксплуатации в различных климатических условиях. Шифр У220-1Д применяется в проектных спецификациях при выборе данной конструкции для конкретных участков трассы ВЛ 220 кВ, разрабатываемых по типовому проекту 9439тм-т4.
