Опора У220-11+9

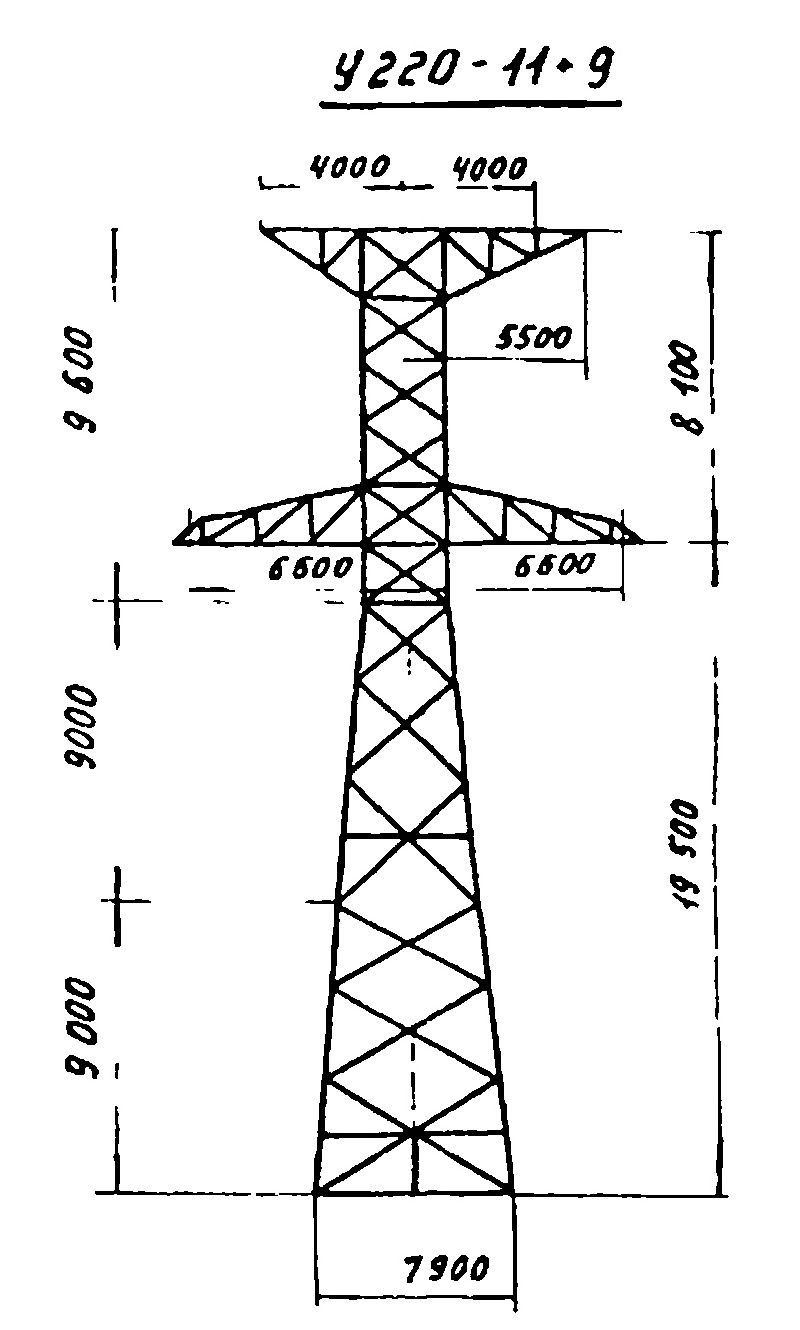

По типовому проекту 3.407-120 (9293тм-т2) опора У220-11+9 является одноцепной анкерно-угловой конструкцией для ВЛ 220 кВ с вставкой 9 м. Общая высота — 27,6 м, высота траверсы — 19,5 м. Ширина основания составляет 7,9 м. Масса: 9 561 кг без горячего цинкования, 9 934 кг с ним.

Сочетание параметров высоты и ширины основания у данной модификации характерно для участков трассы с умеренно сложным рельефом, где вставка «+9» обеспечивает нужный запас по габариту без применения максимальной в данном ряду вставки «+14». Это позволяет оптимизировать расход металла и массу конструкции при сохранении всех функциональных свойств анкерно-угловой опоры.

Анкерно-угловые опоры типа У 220 кВ воспринимают нагрузки, существенно превышающие нагрузки на промежуточные опоры. В точках поворота трассы они принимают горизонтальную равнодействующую тяжений смежных пролётов. На анкерных секционных точках — полное тяжение провода с одной стороны при аварийном обрыве. Это определяет применение более мощных профилей элементов по сравнению с промежуточными опорами той же высоты.

Одноцепная компоновка У220-11+9 предполагает крепление трёх фаз на боковых траверсах и грозозащитного троса на тросостойке. Длина натяжной гирлянды изоляторов для класса 220 кВ нормируется ПУЭ и обеспечивает необходимую электрическую прочность изоляции между токоведущим проводом и заземлённой металлоконструкцией.

Горячее цинкование металлоконструкции обеспечивает коррозионную стойкость в нормируемых ветровых районах и районах по гололёду. Полный комплект рабочих чертежей и спецификаций по шифру У220-11+9 содержится в архиве типового проекта 3.407-120 (9293тм-т2).
