Опора У220-11+14

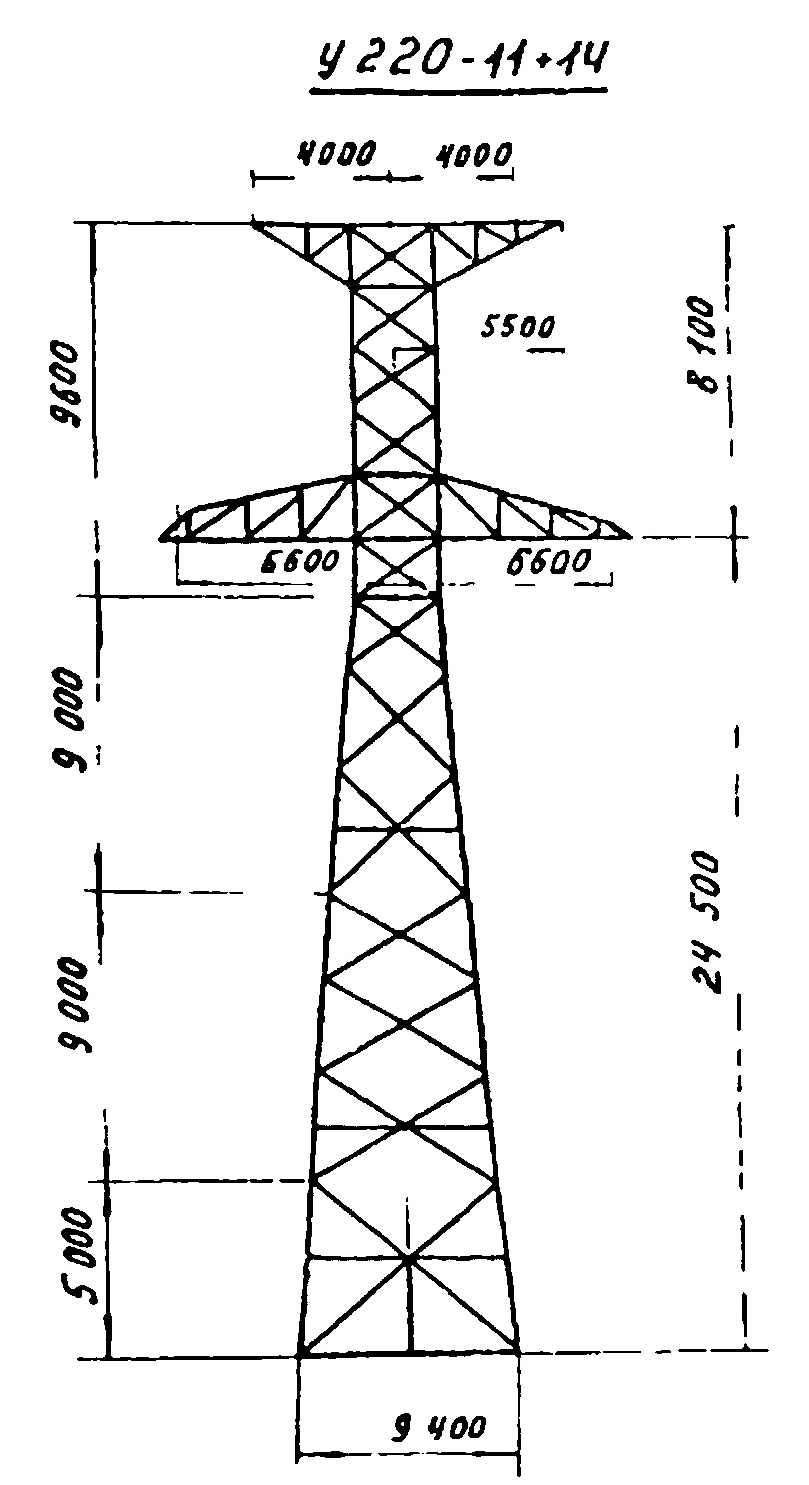

Высота траверсы 24,5 м у опоры У220-11+14 — максимальное значение в ряду одноцепных анкерно-угловых опор серии 3.407-120 (9293тм-т2) для ВЛ 220 кВ с вставками. Вставка 14 м поднимает общую высоту конструкции до 32,6 м, обеспечивая необходимый габарит при прохождении трассы над препятствиями или в условиях изменчивого рельефа.

Ширина базы — 9,4 м. Расширенное основание компенсирует значительный опрокидывающий момент от тяжения проводов, передаваемого натяжными гирляндами на удалённые от базы траверсы. Масса металлоконструкции: 13 201 кг без горячего цинкования, 13 716 кг с ним.

Анкерно-угловые опоры с вставками применяются в местах, где базовая конструкция не обеспечивает требуемый габарит до земли, воды или пересекаемых объектов. Вставка «+14» является наиболее длинной в стандартном ряду типового проекта 3.407-120 и применяется при наиболее жёстких требованиях к высоте подвеса в пределах данной серии. Назначение конструкции при этом не изменяется — она остаётся полноценным анкерно-угловым сооружением с натяжными гирляндами изоляторов.

В одноцепном исполнении У220-11+14 обеспечивает крепление трёх фаз одного тракта 220 кВ. Грозозащитный трос крепится на тросостойке в верхней части конструкции. Точная геометрия подвеса троса и фазных проводов задаётся в рабочих чертежах типового проекта и определяет защитный угол молниезащиты линии.

Горячее цинкование обеспечивает долговременную антикоррозионную защиту на протяжении всего расчётного срока эксплуатации ВЛ. Шифр У220-11+14 однозначно идентифицирует данный типоразмер в системе нормативной документации и включается в проектные спецификации воздушных линий 220 кВ.
