Опора У220-11

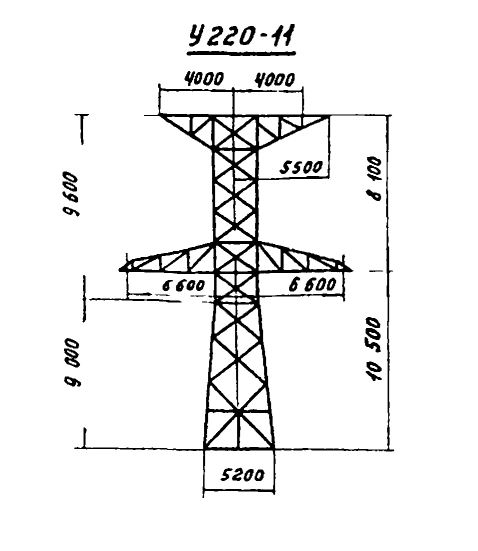

Среди анкерно-угловых опор серии 3.407-120 (9293тм-т2) для одноцепных ВЛ 220 кВ опора У220-11 выделяется наименьшей высотой и минимальной массой в своей группе: при общей высоте 18,6 м и ширине базы 5,2 м масса металлоконструкции без горячего цинкования составляет 6 200 кг, с ним — 6 442 кг. Это делает её наиболее компактным решением среди анкерно-угловых опор данной серии.

Высота траверсы — 10,5 м. Несмотря на минимальные габариты, конструкция полностью соответствует классу анкерно-угловых сооружений: она воспринимает продольное тяжение проводов и грозозащитного троса на анкерных секционных границах и угловых точках трассы. Малая высота — следствие применения данной модификации без высотных вставок, что предполагает её использование исключительно там, где рельеф и нормируемые габариты допускают минимальную монтажную высоту.

Одноцепное исполнение У220-11 соответствует схемам электроснабжения с одним трёхфазным трактом на данной трассе. Крепление натяжных гирлянд изоляторов к траверсам выполняется по стандарту для класса 220 кВ, предусматривающему необходимые длины гирлянд и нормируемые защитные расстояния до металлоконструкции.

Применение У220-11 целесообразно на ровных участках трассы с нормальными пролётами, где высота подвеса ограничена снизу требованиями ПУЭ и обеспечивается уже базовой конструкцией без вставок. В сочетании с вставками +5, +9 и +14 данная базовая конструкция образует ряд из четырёх типоразмеров, покрывающих широкий диапазон условий трассирования одноцепных ВЛ 220 кВ.

Горячее цинкование является стандартным для опор ВЛ высокого напряжения. Шифр У220-11 присутствует в альбомах типового проекта 3.407-120 (9293тм-т2) и используется при составлении спецификаций проектной документации.
