Опора У220-11+5

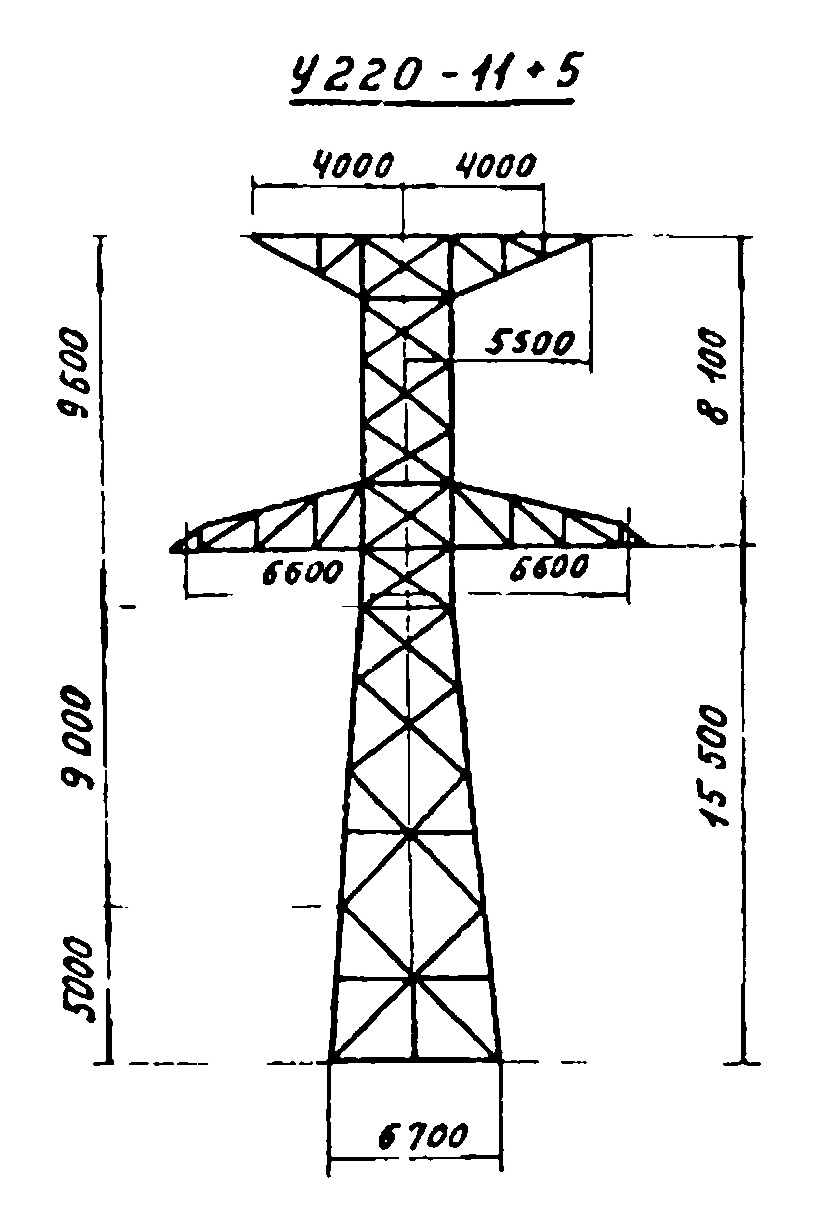

Тяжение проводов и грозозащитного троса в точках поворота трассы одноцепных ВЛ 220 кВ воспринимает анкерно-угловая опора У220-11+5. Вставка 5 м обеспечивает общую высоту 23,6 м при высоте траверсы 15,5 м. Ширина базы — 6,7 м. Типовой проект — 3.407-120 (9293тм-т2).

Масса металлоконструкции по чертежу КМ составляет 8 345 кг без горячего цинкования и 8 666 кг с ним. Умеренные масса и высота делают У220-11+5 удобным решением для участков с невысокими требованиями к монтажной высоте, но необходимостью незначительного — по сравнению с базой — увеличения уровня подвеса проводов.

Вставка «+5» типична для ситуаций, когда необходимо преодолеть локальное препятствие или соблюсти нормативный габарит при небольшом возвышении рельефа под опорой. Конструктивно вставка интегрируется в ствол без изменения принципиальной схемы заделки анкерных болтов и геометрии траверс, что позволяет применять к ней ту же проектную документацию по фундаментам с соответствующими поправками на нагрузку.

На анкерно-угловых опорах 220 кВ крепление натяжных гирлянд изоляторов к траверсам определяет силу, передаваемую на узлы тела опоры. При угле поворота трассы результирующее горизонтальное тяжение направлено по биссектрисе угла поворота и передаётся на диагонально противолежащие стойки фундамента — это определяет сечения поясов в соответствии с типовым проектом.

Одноцепное исполнение У220-11+5 компактнее двухцепных аналогов с той же вставкой. Горячее цинкование гарантирует стойкость металлоконструкции к атмосферной коррозии на весь нормативный срок службы линии. Шифр У220-11+5 применяется в проектных спецификациях и монтажных ведомостях ВЛ 220 кВ.
