Опора У220-10т+9

На трассах воздушных линий 220 кВ с повышенными требованиями к высоте подвеса двухцепная анкерно-угловая опора У220-10т+9 обеспечивает монтажную высоту 40,2 м при вставке 9 м. Это характерное решение для пересечений с коммуникациями второй категории или при прохождении трассы по участкам с выраженным рельефом. Типовой проект — 3.407-120 (9293тм-т2).

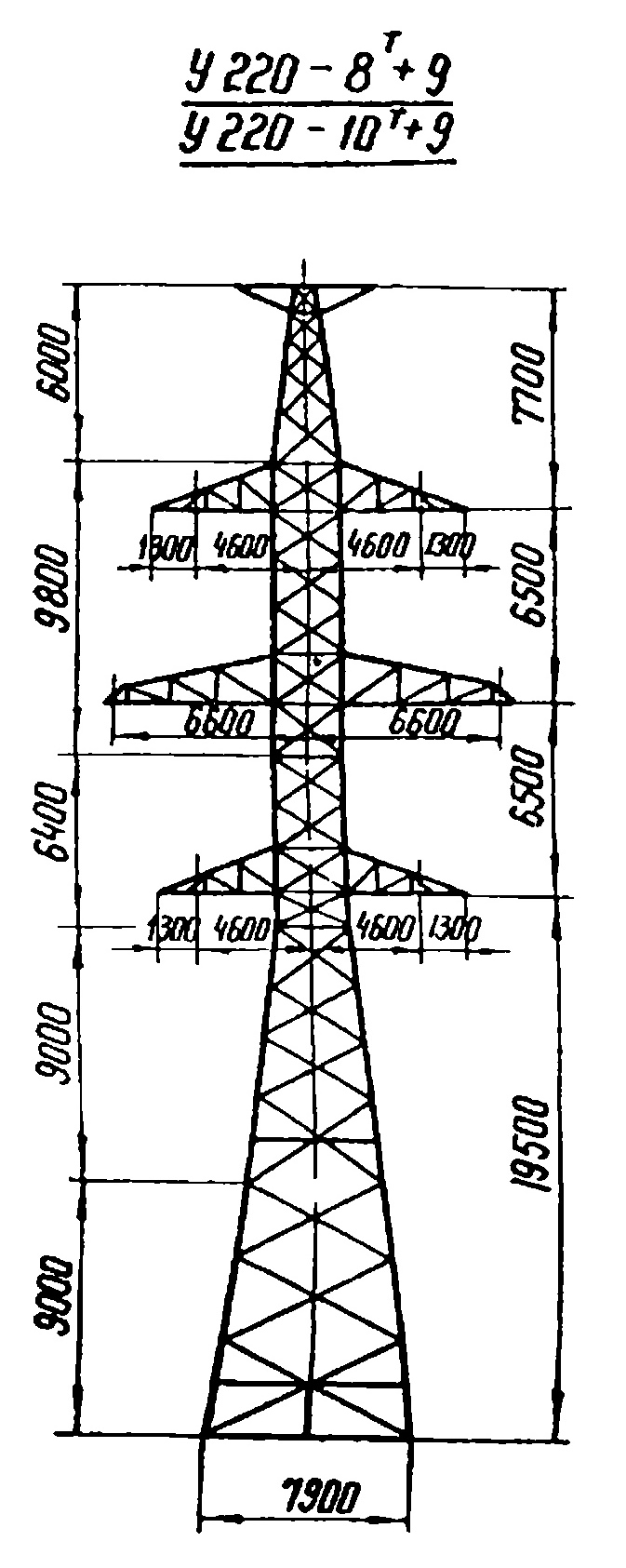

Высота траверсы составляет 19,5 м, ширина основания — 7,9 м. При двухцепной схеме развитая ширина базы критична для противодействия суммарному опрокидывающему моменту от обоих тяговых контуров. Масса конструкции: 16 144 кг без горячего цинкования и 16 780 кг с ним.

Присутствие «т» нижнего регистра в шифре У220-10т+9 отличает данную конструкцию от У220-10+9 в части конструктивных решений при сохранении аналогичного высотного ряда. В типовых проектах для ВЛ 220 кВ нередко предусмотрено несколько вариантов опоры одного назначения с различиями в деталях узлов, что позволяет адаптировать конструкцию к конкретным расчётным нагрузкам.

Анкерно-угловые опоры воспринимают нагрузки, недопустимые для промежуточных: продольное тяжение от натяжных гирлянд изоляторов и монтажные усилия при закреплении анкерной секции. Для двухцепных линий 220 кВ этот класс опор также выполняет функцию разделения цепей по анкерным секциям, что важно при плановых отключениях для ремонта одной из цепей без обесточивания другой.

Горячее цинкование металлоконструкции опоры У220-10т+9 гарантирует длительную коррозионную стойкость в ветровых районах и районах по гололёду, заложенных в материалах типового проекта 3.407-120. Шифр присутствует в системе нормативной документации и используется в проектных спецификациях ВЛ 220 кВ.
