Опора У220-10т+5

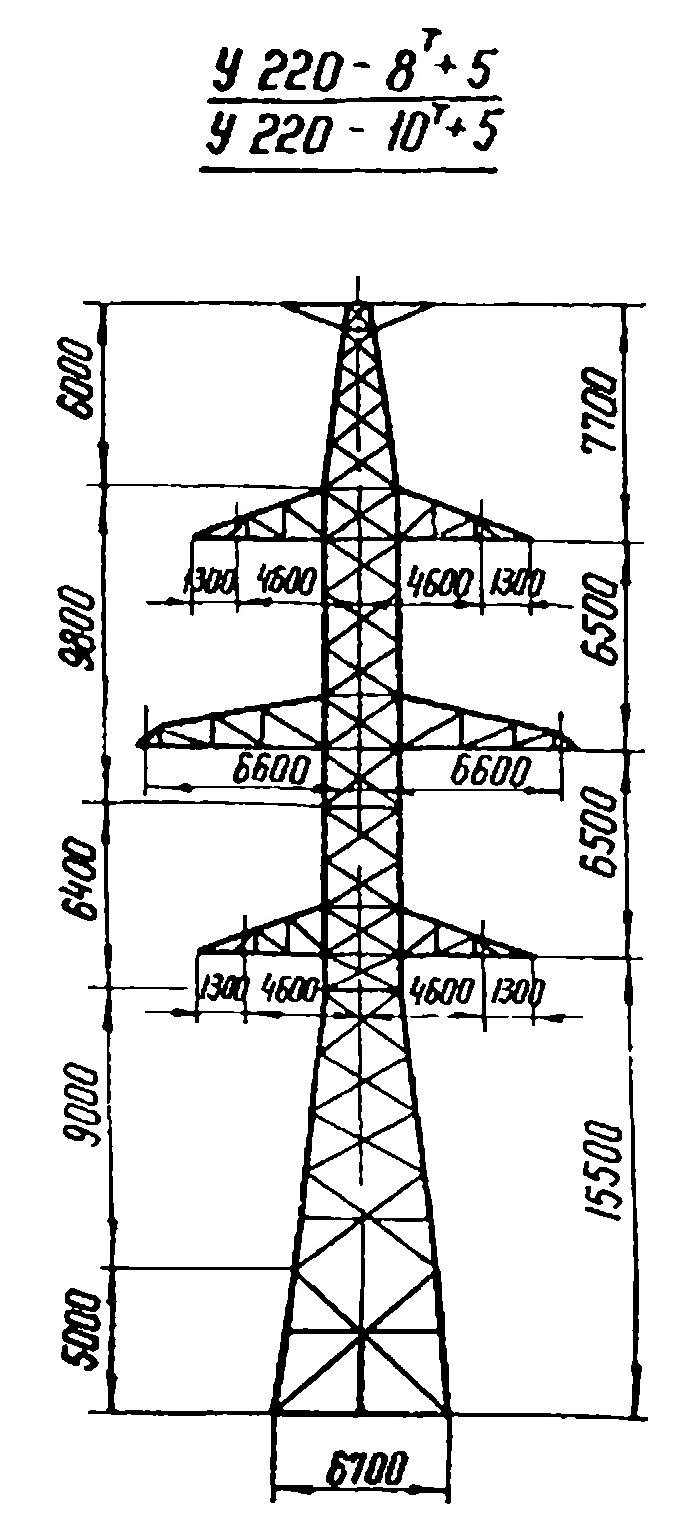

Ширина базы 6,7 м у опоры У220-10т+5 обеспечивает оптимальное соотношение устойчивости и металлоёмкости для двухцепной анкерно-угловой конструкции ВЛ 220 кВ со вставкой высотой 5 м. Общая высота — 36,2 м, высота до траверсы — 15,5 м. Опора разработана в рамках типового проекта 3.407-120 (9293тм-т2).

Масса металлоконструкции по чертежу КМ: 14 261 кг без цинкового покрытия и 14 825 кг с горячим цинкованием. Горячее цинкование — обязательный технологический этап для металлических опор ВЛ высших классов напряжения. Оно обеспечивает катодную защиту стали, задерживая коррозию на десятилетия даже в агрессивных климатических условиях.

Двухцепная компоновка У220-10т+5 предполагает наличие двух комплектов траверс для крепления натяжных гирлянд изоляторов. В точках изменения направления трассы ВЛ 220 кВ каждая из цепей передаёт на тело опоры горизонтальную составляющую тяжения. Именно поэтому расчётные нагрузки на узлы крепления траверс у анкерно-угловых опор значительно превышают нагрузки на промежуточных опорах аналогичной высоты.

Модификация «т» в шифре отличает данную конструкцию от У220-10+5, обозначая конструктивный вариант в рамках одного проекта. Системная нумерация типового проекта 3.407-120 позволяет инженеру-проектировщику точно выбрать нужный типоразмер из ряда опор с различными вставками и вариантами исполнения.

При проектировании ВЛ 220 кВ опора У220-10т+5 используется на участках с умеренными требованиями к высоте подвеса. В анкерных секциях она чередуется с промежуточными опорами, формируя расчётную схему с нормативными длинами пролётов и заданными стрелами провеса проводов. Шифр У220-10т+5 фиксируется в спецификациях и ведомостях металла проектной документации.
