Опора У220-10+9

Несущая способность анкерно-угловой опоры У220-10+9 определяется суммарным тяжением проводов и грозозащитных тросов двух цепей на ВЛ 220 кВ. Двухцепная конструкция по типовому проекту 3.407-120 (9293тм-т2) оснащена развитой системой траверс для крепления натяжных изоляторных гирлянд каждой цепи. Суффикс «+9» обозначает вставку высотой 9 м; итоговая высота опоры — 40,6 м.

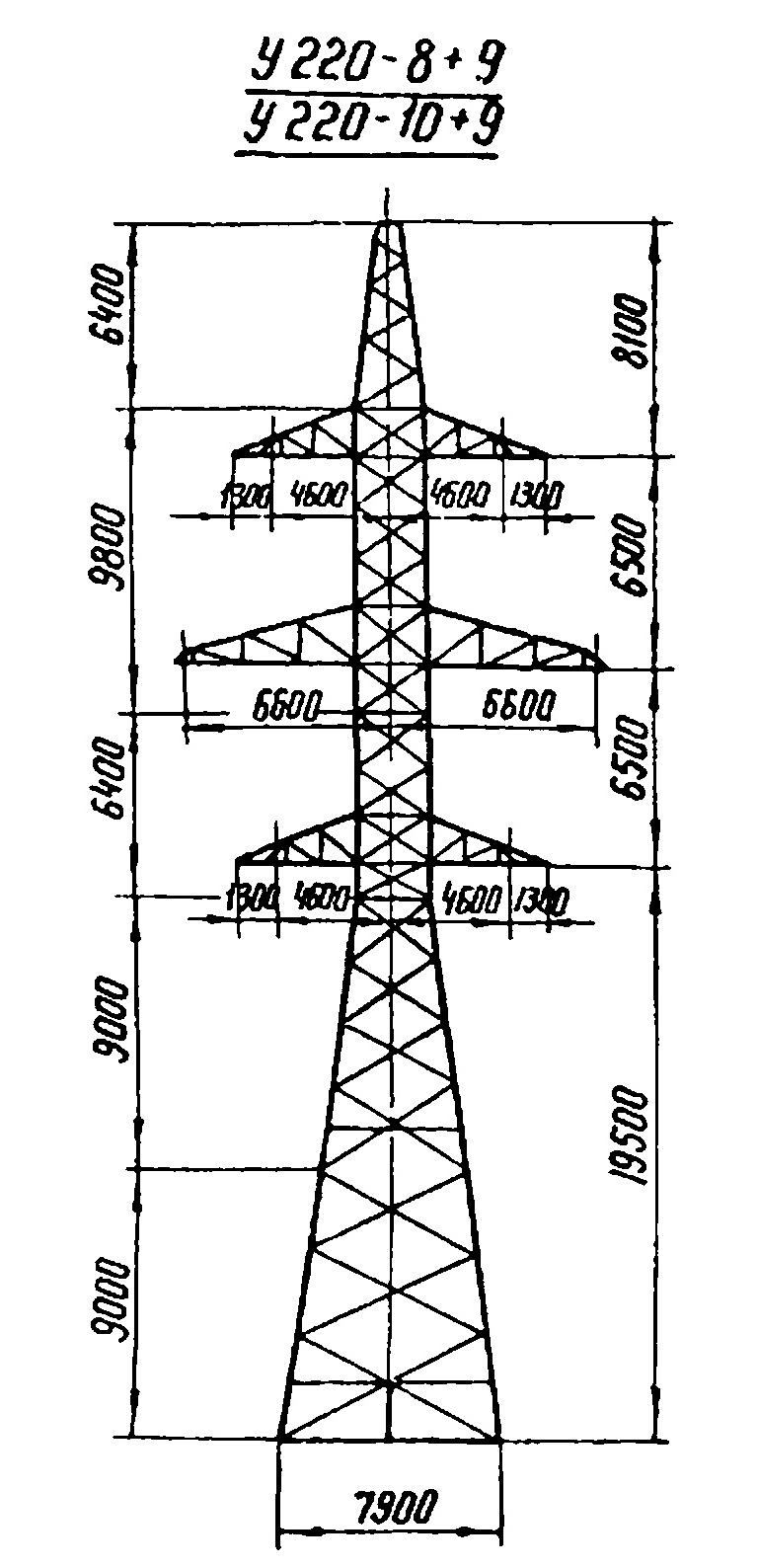

Высота до траверсы составляет 19,5 м, ширина базы — 7,9 м. Широкое основание воспринимает опрокидывающий момент от совокупного тяжения обеих цепей, особенно значительного при углах поворота трассы. Масса металлоконструкции: 15 150 кг без горячего цинкования и 16 340 кг с ним.

Вставка «+9» применяется при необходимости обеспечить увеличенный габарит до земли или до пересекаемых объектов. В отличие от вставки «+5» она предпочтительнее при трассировании линии с пересечениями железных дорог, судоходных рек и иных объектов с повышенными нормируемыми высотами. По сравнению с вставкой «+14» обеспечивает меньшую парусность конструкции и несколько меньшую нагрузку на фундаменты.

Двухцепная анкерно-угловая опора У220-10+9 рассчитана на эксплуатацию в нормативных ветровых районах и районах по гололёду, указанных в материалах типового проекта. Конструкция выполнена из горячекатаного уголка; все элементы проходят горячее цинкование, обеспечивающее защитный срок, сопоставимый с проектным сроком эксплуатации ВЛ.

При расстановке опор на трассе ВЛ 220 кВ проектировщики используют У220-10+9 в анкерных секциях совместно с промежуточными опорами. Шифр У220-10+9 закрепляется в ведомостях и спецификациях проектной документации как идентификатор конкретного типоразмера серии 3.407-120.
