Опора У220-10т+14

При общей высоте 45,2 м опора У220-10т+14 относится к наиболее высоким двухцепным конструкциям серии типового проекта 3.407-120 (9293тм-т2) для ВЛ 220 кВ. Вставка длиной 14 м поднимает базовую конструкцию до отметки, обеспечивающей необходимый габарит при пересечении с высокими объектами инфраструктуры или при значительных стрелах провеса на длинных пролётах.

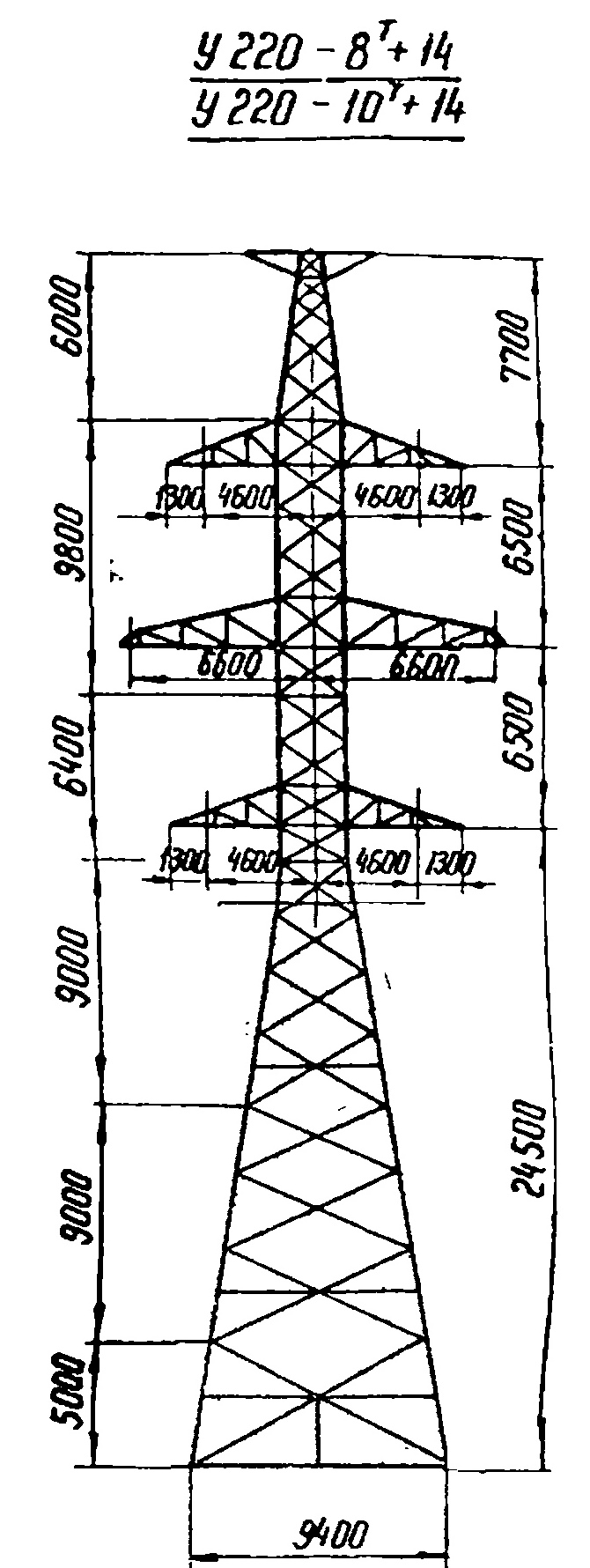

Высота траверсы — 24,5 м, ширина базы — 9,4 м. Массивное основание необходимо для восприятия суммарного опрокидывающего момента от тяжения проводов и тросов обеих цепей, особенно при значительных углах поворота трассы. Масса металлоконструкции: 20 082 кг без горячего цинкования и 20 894 кг с ним.

Значок «т» нижнего регистра в данном шифре отличает эту модификацию от У220-10+14: он указывает на конструктивный вариант в рамках одной серии, аналогично тому как «Т» в У220-10Т обозначает особенность крепления троса. Разработчики типового проекта предусмотрели несколько вариантов базовой конструкции для охвата различных сочетаний расчётных нагрузок.

Двухцепная схема расположения токоведущих цепей на одних опорах характерна для крупных энергосистем с высокой пропускной способностью при ограниченном землеотводе. На анкерно-угловых опорах обе цепи крепятся независимо: каждая имеет собственный комплект натяжных гирлянд изоляторов. При обрыве одного провода нагрузка перераспределяется по элементам тела опоры, что учитывается при расчёте аварийных режимов.

Горячее цинкование элементов опоры У220-10т+14 обеспечивает защиту в условиях различных ветровых районов и районов по гололёду. Шифр У220-10т+14 однозначно идентифицирует изделие в проектной документации и монтажных схемах расстановки опор ВЛ 220 кВ.
