Опора У220-10Т

Буква «Т» в шифре опоры У220-10Т указывает на конструктивную особенность, связанную с конфигурацией системы крепления грозозащитного троса. Одноцепная анкерно-угловая опора разработана в рамках типового проекта 3.407-120 (9293тм-т2) для воздушных линий напряжением 220 кВ и дополняет базовую модификацию У220-10 по техническим характеристикам.

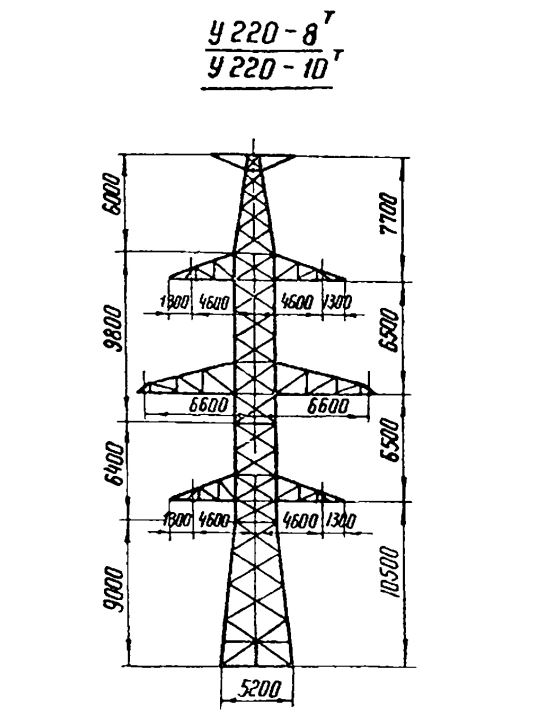

Высота опоры составляет 31,2 м — незначительно меньше, чем у У220-10 (31,6 м), при совпадающей высоте траверсы 10,5 м и ширине базы 5,2 м. Масса по чертежу КМ: 11 712 кг без горячего цинкования, 12 169 кг с ним. Прибавка к массе У220-10 обусловлена конструктивными элементами, обеспечивающими размещение крепления троса.

Грозозащитный трос на ВЛ 220 кВ выполняет функцию молниезащиты: принимает прямые удары молнии, отводя ток через тело опоры и заземляющий контур в землю. Правильное конструктивное исполнение тросостойки или крепёжных узлов троса критически важно для обеспечения нормируемого защитного угла и минимизации вероятности обратных перекрытий изоляции.

Анкерно-угловые опоры типа У устанавливаются в местах изменения направления трассы и на анкерных секционных точках. Натяжные гирлянды изоляторов крепятся к траверсам опоры У220-10Т аналогично остальным опорам серии. При этом нагрузка на тросостойку в расчётах учитывается отдельно от нагрузок на проводные траверсы.

Одноцепное исполнение делает опору У220-10Т более лёгкой по сравнению с двухцепными аналогами той же серии. Она применяется на трассах, где по условиям надёжности или землеотвода выбрана схема с одноцепными линиями. Типовой проект 3.407-120 (9293тм-т2) содержит полную конструкторскую документацию, позволяющую применять данный шифр в проектных спецификациях ВЛ 220 кВ.
