Опора 1У220-5+5

Ширина базы 6,46 м опоры 1У220-5+5 обусловлена необходимостью обеспечить устойчивость при горизонтальных нагрузках от тяжения провода АС400/51 на высоте 24,1 м — суммарной высоте базового ствола и надставки +5 м. Это второй по высоте типоразмер в серии 1У220-5 типового проекта 3.407.2-156 (13026тм-т3), занимающий нишу между базовым 19,1-метровым исполнением и более высокими надставками +10 и +15 м.

Анкерно-угловая одноцепная опора ЛЭП 1У220-5+5 предназначена для установки на воздушных линиях 220 кВ в местах изменения направления трассы или на анкерных участках. Как и все конструкции анкерно-угловой группы, она рассчитана на восприятие продольного тяжения от провода и грозозащитного троса С70 (ТК-11) в нормальных и аварийных режимах работы линии.

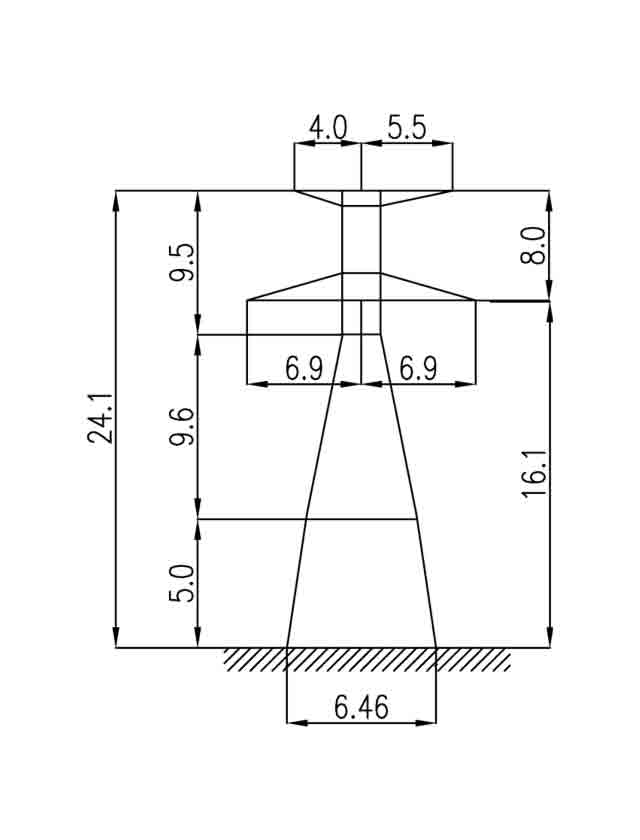

Высота траверсы — 16,1 м. Одноцепное исполнение предусматривает размещение одного комплекта фазных проводов АС400/51 на консолях траверсы. Конструктивная схема опоры соответствует требованиям действующих нормативных документов на проектирование воздушных линий электропередачи высокого напряжения.

Масса металлоконструкции по чертежу КМ без горячего цинкования — 9 566 кг. Оцинкованный вариант — 9 925 кг. Горячеоцинкованное исполнение обеспечивает долгосрочную антикоррозионную защиту стальных элементов в условиях открытой атмосферы, характерных для трасс ВЛ, проходящих через различные ландшафтные и климатические зоны.

Применение типоразмера 1У220-5+5 позволяет обеспечить необходимый конструктивный габарит на участках трассы с умеренными требованиями к высоте — там, где базовый типоразмер 1У220-5 недостаточен по условиям пересечений, а надставки +10 или +15 м избыточны и экономически нецелесообразны. Такой подбор высоты является стандартной практикой при трассировании протяжённых ВЛ 220 кВ.

Конструкция 1У220-5+5 входит в комплект типовой документации проекта 3.407.2-156 (13026тм-т3) наряду с базовым исполнением и двумя другими надставками, обеспечивая полный набор высотных вариантов для проектирования одноцепных ВЛ 220 кВ без дополнительных разработок.
