Анкерно-угловая стальная опора ВЛ 220 кВ, марка 1У220-5+10. Высота 29,1 м, масса 12320 кг.
Типовой проект и рабочие чертежи: 3.407.2-156 (13026тм-т3)
При высоте 29,1 м опора 1У220-5+10 занимает промежуточное положение в ряду типоразмеров серии 1У220-5 по типовому проекту 3.407.2-156 (13026тм-т3). Надставка +10 м к базовому стволу высотой 19,1 м применяется при повышенных требованиях к габаритному расстоянию над пересекаемыми объектами или при значительном понижении рельефа под трассой ВЛ 220 кВ.
Анкерно-угловая одноцепная опора ЛЭП 1У220-5+10 рассчитана на восприятие тяжения провода АС400/51 в анкерных и угловых секциях воздушной линии 220 кВ. Грозозащита обеспечивается тросом С70 (ТК-11). Высота траверсы составляет 21,1 м, ширина базы — 7,71 м. Увеличение ширины базы относительно базового исполнения (5,21 м) пропорционально росту изгибающего момента у подножия конструкции при увеличении высоты опоры и неизменной горизонтальной нагрузке от тяжения.
Масса металлоконструкции по чертежу КМ в незащищённом исполнении — 11 873 кг. Горячеоцинкованный вариант — 12 320 кг. Применение горячего цинкования методом погружения обеспечивает сплошное защитное покрытие, в том числе внутренних поверхностей трубчатых и уголковых профилей, что исключает скрытую коррозию в закрытых полостях конструкции на протяжении всего срока службы.
Анкерно-угловые опоры воспринимают продольные нагрузки значительно большие, чем промежуточные стойки. Именно поэтому масса и ширина базы у 1У220-5+10 существенно превышают параметры сопоставимых по высоте промежуточных опор того же класса напряжения. Конструкция рассчитывается на нагрузки от тяжения в наиболее неблагоприятном аварийном сочетании — обрыв всех проводов в одном смежном пролёте.
Серия 1У220-5 с надставками +5, +10, +15 м даёт проектировщику набор унифицированных решений для угловых и анкерных точек трассы одноцепной ВЛ 220 кВ, совместимых со стандартными фундаментами типового проекта без дополнительных расчётных обоснований.
В зонах с развитой инфраструктурой пересечений применение надставки +10 м позволяет выполнить требования всех согласующих организаций в части нормируемых габаритных расстояний без отступления от типового проекта 3.407.2-156.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У220-5+10 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 220 кВ.

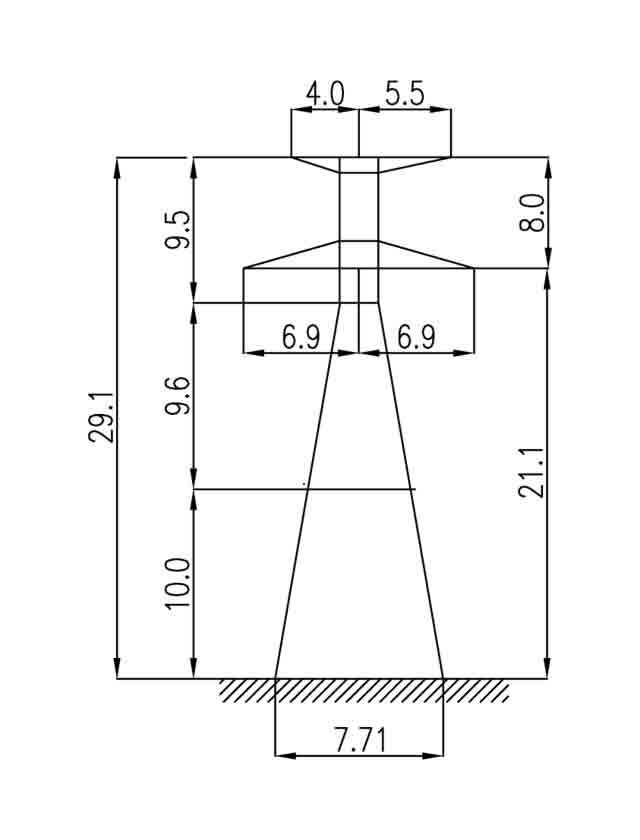

Полная высота — 29,1 м, отметка нижней траверсы — 21,1 м, размер основания — 7,71 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 11873 кг без покрытия и 12320 кг с горячим цинкованием. На цинковый слой приходится 447 кг.
Опора 1У220-5+10 выполняется по рабочим чертежам 3.407.2-156 (13026тм-т3). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС400/51. Грозозащитные тросы — С70 (ТК-11).
