Опора 1У220-1

Опора 1У220-1 — базовая одноцепная анкерно-угловая конструкция для воздушных линий электропередачи класса 220 кВ. Переход на более высокий класс напряжения определяет ключевые отличия от опор 110 кВ: увеличенные изоляционные расстояния, более мощный грозозащитный трос марки С 70 (ТК-11.0) и соответствующие конструктивные габариты всей несущей части.

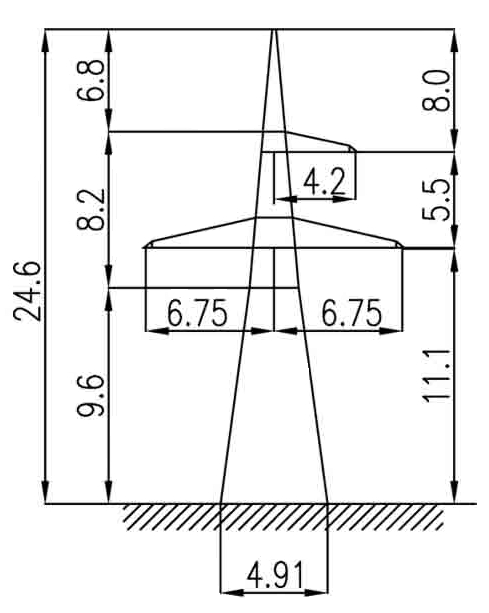

Общая высота — 24,6 м, высота траверсы — 11,1 м, ширина базы — 4,91 м. Данные параметры задают рабочие расстояния между фазными проводами и заземлёнными элементами конструкции в соответствии с нормами ПУЭ для 220 кВ. Провод — АС 240/32. Типовой проект — 3.407.2-145.3 (01КМ).

Тросостойка с грозозащитным тросом С 70 обеспечивает экранирование с нормативным углом защиты для одноцепной линии. Мощный трос класса С 70 выбирается с учётом повышенных ветровых нагрузок, характерных для больших высот подвеса на линиях 220 кВ. Расчётные климатические условия — III ветровой район, гололёдная нагрузка I–IV.

Масса конструкции — 6895 кг без цинка и 7150 кг с горячим цинкованием. По сравнению с одноцепными анкерно-угловыми опорами 110 кВ аналогичного назначения масса заметно выше — следствие более крупных сечений элементов под повышенные расчётные нагрузки класса 220 кВ.

Опора 1У220-1 применяется на угловых и анкерных точках одноцепных ВЛ 220 кВ и рассчитана на восприятие полного тяжения провода при одностороннем обрыве пролёта. Это базовая конструкция, от которой строятся надставные варианты с индексами +5, +10 и +15 для случаев с повышенным вертикальным габаритом.
