Опора 1У220-1+10

Надставной вариант 1У220-1+10 формирует высоту 34,6 м и предназначен для угловых и анкерных участков одноцепных ВЛ 220 кВ с повышенными требованиями к вертикальному габариту. Применение обусловлено необходимостью провести провод над препятствиями: высоким лесным массивом, судоходным водотоком, промышленными объектами в коридоре трассы.

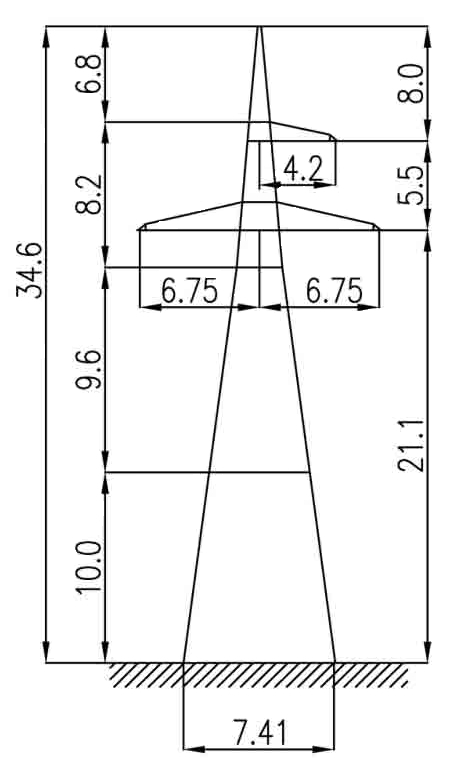

Рост высоты на 10 м относительно базовой 1У220-1 принципиально меняет нагрузки на основание: ширина базы увеличивается с 4,91 м до 7,41 м. Это наглядно демонстрирует чувствительность конструкции к плечу приложения тяжения провода АС 240/32 — нагрузки в опорных узлах растут нелинейно. Высота траверсы — 21,1 м. Типовой проект — 3.407.2-145.3 (01КМ).

Грозозащитный трос С 70 (ТК-11.0) на тросостойке обеспечивает молниезащиту линии 220 кВ согласно нормам ПУЭ. Для данного класса напряжения правильный угол защиты особенно важен на высоких опорах, где трос и провод разнесены по высоте на значительное расстояние.

Климатические условия: III ветровой район, гололёдная нагрузка I–IV. Горячее цинкование всех конструктивных элементов — обязательное требование для линий высокого напряжения в широком диапазоне климатических зон.

Масса по чертежу КМ — 11 226 кг без цинка и 11 647 кг с цинком. Более чем полуторакратный рост массы по сравнению с базовой 1У220-1 отражает объём усиления, необходимого для анкерно-угловой опоры 220 кВ с 10-метровой надставкой. Фундамент требует индивидуального расчёта.
