Анкерно-угловая стальная опора ВЛ 220 кВ, марка 1У220-5. Высота 19,1 м, масса 7555 кг.
Типовой проект и рабочие чертежи: 3.407.2-156 (13026тм-т3)
Типовой проект 3.407.2-156 (13026тм-т3) — основа для серии анкерно-угловых опор 1У220-5 одноцепных воздушных линий 220 кВ. Данная серия разработана для специфических условий трассирования: характеристики конструкции оптимизированы под конкретный набор нагрузок и топографических условий, что отражается в иных геометрических параметрах при той же марке провода АС400/51.
Опора 1У220-5 в базовом исполнении (без надставок) имеет общую высоту 19,1 м и высоту траверсы 11,1 м. Это минимальный типоразмер в ряду, применяемый там, где рельеф и условия пересечений позволяют обойтись стандартным габаритом без дополнительной надставки. Ширина базы 5,21 м обеспечивает устойчивость при восприятии горизонтальных нагрузок от тяжения провода АС400/51 на анкерных и угловых участках трассы ВЛ 220 кВ.
Анкерно-угловая опора ЛЭП 1У220-5 предназначена для восприятия продольных нагрузок тяжения, поперечной составляющей тяжения в точках поворота и нагрузок от ветрового давления на провода, трос и конструкцию. Грозозащитный трос С70 (ТК-11) обеспечивает защиту одноцепной линии от прямых ударов молнии.
Масса металлоконструкции по чертежу КМ составляет 7 282 кг без горячего цинкования. Оцинкованное исполнение — 7 555 кг. Сравнительно небольшая масса делает опору 1У220-5 наиболее компактным решением в своём классе среди анкерно-угловых конструкций 220 кВ данного проекта, что снижает требования к грузоподъёмности монтажных механизмов и упрощает доставку на труднодоступные участки трассы.
Одноцепное исполнение подходит для автономных линий 220 кВ без дублирования цепи. Применение секционных надставок (+5, +10, +15 м) позволяет адаптировать конструкцию под требуемый габарит без выхода за рамки типового проекта и без разработки нестандартных фундаментных решений, что существенно ускоряет прохождение стадий проектирования.
Проектирование фундаментов для опоры 1У220-5 выполняется в соответствии с типовыми решениями проекта 3.407.2-156, учитывающими нормативную нагрузку от собственной массы, тяжения провода АС400/51 и ветровых воздействий.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У220-5 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 220 кВ.

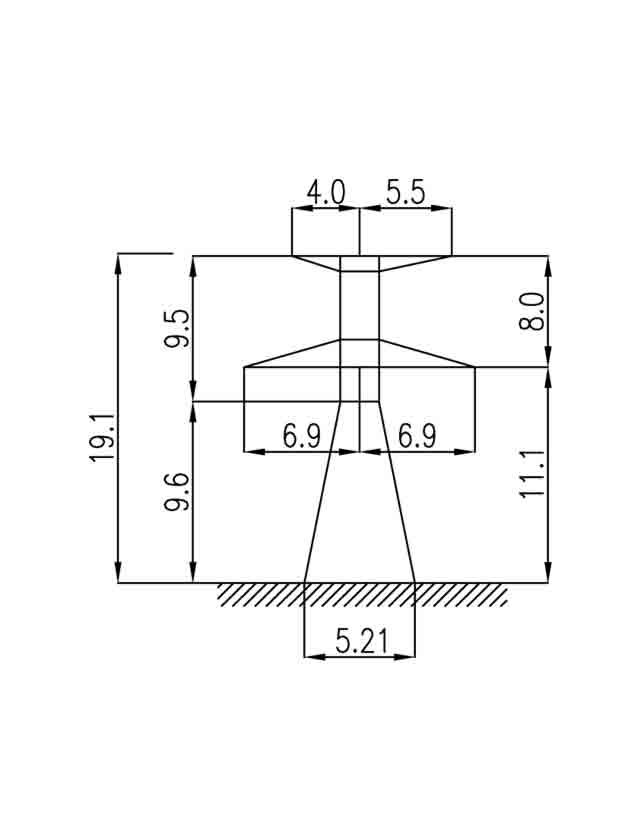

Полная высота — 19,1 м, отметка нижней траверсы — 11,1 м, размер основания — 5,21 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 7282 кг без покрытия и 7555 кг с горячим цинкованием. На цинковый слой приходится 273 кг.
Опора 1У220-5 выполняется по рабочим чертежам 3.407.2-156 (13026тм-т3). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС400/51. Грозозащитные тросы — С70 (ТК-11).
