Опора 1У220-1+15

Опора 1У220-1+15 с надставкой 15 м достигает общей высоты 39,6 м — максимума в типоряде одноцепных анкерно-угловых конструкций для ВЛ 220 кВ. Такие сооружения применяются на сложных переходах: крупные реки с судоходными требованиями, труднопроходимые горные участки, зоны со значительным подростом леса в охранной зоне линии.

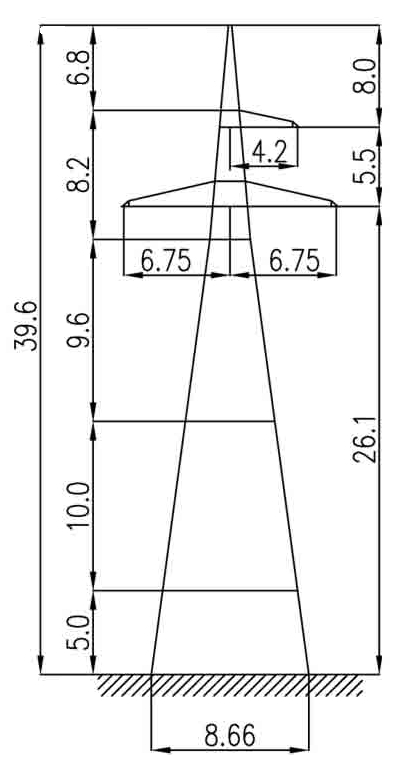

Ширина базы — 8,66 м, высота траверсы — 26,1 м. Такое соотношение параметров обеспечивает статическую устойчивость при полном тяжении провода АС 240/32 в одном направлении — расчётный режим, характерный для аварийного обрыва провода, который является определяющим для анкерно-угловых опор. Типовой проект — 3.407.2-145.3 (01КМ).

Грозозащитный трос С 70 (ТК-11.0) на тросостойке защищает провод на всей длине пролёта. При высоте 39,6 м требования к механической прочности троса возрастают: ветровые нагрузки III района на такой высоте формируют значительные поперечные усилия в узлах крепления.

Масса конструкции — 15 179 кг без цинка и 15 752 кг с горячим цинкованием. Высокая металлоёмкость — закономерное следствие класса напряжения 220 кВ и максимальной высоты в типоряде. Гололёдная нагрузка I–IV охватывает все стандартные климатические зоны применения.

Проектирование фундамента под 1У220-1+15 обязательно выполняется с учётом грунтовых условий конкретной площадки: горизонтальные нагрузки на основание при данной высоте существенно превышают типичные значения для рядовых анкерно-угловых опор ВЛ 220 кВ.
