Анкерно-угловая стальная опора ВЛ 220 кВ, марка 1У220-1+5. Высота 29,6 м, масса 9185 кг.
Типовой проект и рабочие чертежи: 3.407.2-145.3 01КМ
Опора 1У220-1+5 — стальная анкерно-угловая опора ЛЭП 220 кВ в одноцепном исполнении. Конструкция устанавливается на поворотах трассы и в анкерных точках линии, где помимо ветровых и вертикальных нагрузок необходимо воспринимать поперечное и продольное тяжение проводов. Это принципиально отличает её от промежуточных опор, рассчитанных только на ветровые и вертикальные усилия.
Надставка ствола высотой 5 м, обозначенная в шифре символом «+5», формирует общую высоту 29,6 м при отметке траверсы 16,1 м над основанием. Такая компоновка применяется при прохождении трассы через участки, где базовая высота серии недостаточна для соблюдения нормативного габарита: дороги с насыпями, низинные поймы, участки с глубоким снеговым покровом.
Ширина базы составляет 6,16 м, что обеспечивает устойчивость решётчатой конструкции к расчётным нагрузкам III ветрового района. Диапазон гололёдных нагрузок I–IV делает опору применимой в самых разных природно-климатических зонах: от равнинных районов с умеренным обледенением до горных участков трасс с интенсивным гололёдом. Пояса и раскосы решётки соединяются болтами, что позволяет транспортировать элементы опоры россыпью и выполнять сборку непосредственно на трассе.
Провод — АС 240/32, грозозащитный трос — С 70 (ТК-11.0). Тросостойка обеспечивает необходимое расположение троса над фазными проводами и формирует зону грозозащиты линии в соответствии с нормативными требованиями. Масса металлоконструкции по чертежу КМ без покрытия — 8 856 кг; после горячего цинкования она возрастает до 9 185 кг. Цинковый слой обеспечивает электрохимическую защиту стали от атмосферной коррозии без необходимости периодической окраски.
Разработана по типовому проекту 3.407.2-145.3 01КМ. Принадлежность к единому типовому ряду серии 1У220 обеспечивает унификацию монтажных узлов и упрощает подбор смежных конструкций при проектировании линий с переменным рельефом трассы. Применение в составе серии исключает необходимость дополнительных согласований при изменении высотного профиля трассы в ходе рабочего проектирования.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора 1У220-1+5 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 220 кВ.

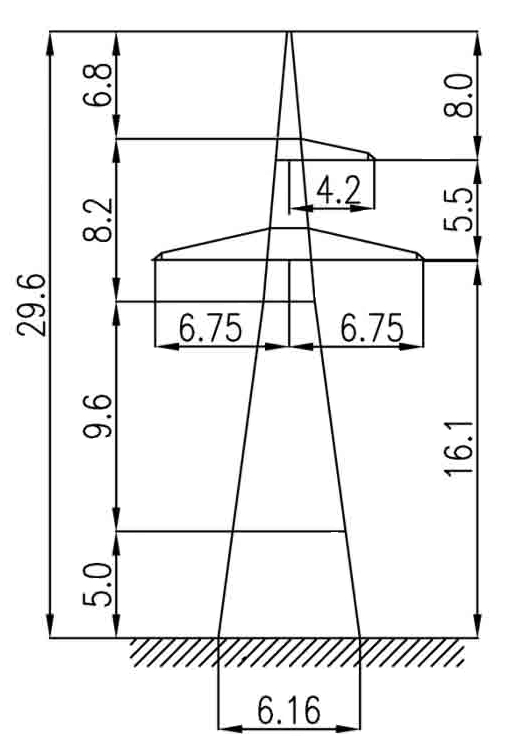

Полная высота — 29,6 м, отметка нижней траверсы — 16,1 м, размер основания — 6,16 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 8856 кг без покрытия и 9185 кг с горячим цинкованием. На цинковый слой приходится 329 кг.
Опора 1У220-1+5 выполняется по рабочим чертежам 3.407.2-145.3 01КМ. Расчётные климатические условия: район по гололёду — I-IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32. Грозозащитные тросы — С 70 (ТК-11.0).
