Опора 1У220-5+15

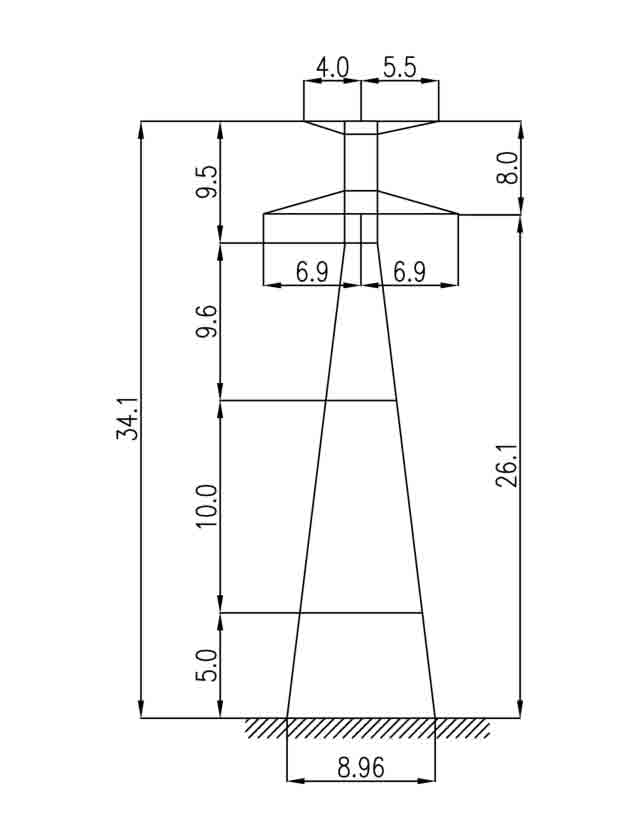

Максимальный типоразмер в серии 1У220-5 — опора 1У220-5+15 с надставкой ствола длиной 15 м. Общая высота 34,1 м при высоте траверсы 26,1 м востребована на участках трассы с особыми требованиями к габариту: пересечения с железными дорогами, автомагистралями, крупными водотоками или высокими лесными массивами в охранной зоне ВЛ 220 кВ.

Анкерно-угловая одноцепная опора ЛЭП 1У220-5+15 разработана по типовому проекту 3.407.2-156 (13026тм-т3). Конструкция предназначена для восприятия тяжения провода АС400/51 на углах поворота трассы и на анкерных участках. Грозозащитный трос С70 (ТК-11) обеспечивает молниезащиту провода в пролётах между опорами. Одноцепное исполнение соответствует требованиям к линиям, проектируемым без дублирования цепи.

Ширина базы 8,96 м — наибольшее значение в серии 1У220-5 — отражает максимальный опрокидывающий момент от горизонтальных нагрузок при высоте 34,1 м. Решётчатая стальная конструкция обеспечивает оптимальное соотношение несущей способности и парусности: прозрачность решётки снижает аэродинамическое сопротивление по сравнению со сплошными сечениями, что критично при расчёте ветровых нагрузок на элементы конструкции.

Масса металлоконструкции по чертежу КМ составляет 15 349 кг без горячего цинкования и 15 930 кг в оцинкованном исполнении. Разница составляет 581 кг — масса цинкового слоя, нанесённого методом горячего погружения. Горячеоцинкованное исполнение является обязательным стандартом для опор объектов электрических сетей 220 кВ и выше.

В совокупности типоразмерный ряд 1У220-5, +5, +10 и +15 перекрывает диапазон высот от 19,1 до 34,1 м, позволяя проектировщику выбрать оптимальный вариант для любого участка трассы. Опора 1У220-5+15 закрывает наиболее сложные случаи, исключая переход к нетиповым конструктивным решениям.

Опора применяется совместно с типовыми фундаментными решениями из состава проекта 3.407.2-156, охватывающими все расчётные сочетания нагрузок при тяжении провода АС400/51 в анкерных и угловых точках одноцепной трассы ВЛ 220 кВ.
