Опора 1У220-1Т

Тросостойка для двух грозотросов — ключевая конструктивная особенность опоры 1У220-1Т, отличающая её от базового исполнения 1У220-1. Буква «Т» в шифре указывает именно на эту модификацию: грозозащита линии обеспечивается двумя параллельными тросами марки С 70 (ТК-11.0), что расширяет угол защиты над фазными проводами по сравнению с однотросовой схемой и рекомендуется на трассах с повышенной грозовой активностью.

По своему назначению опора относится к анкерно-угловому типу и предназначена для одноцепных воздушных линий 220 кВ. Она воспринимает тяжение проводов в узловых точках трассы — на поворотах и в местах деления линии на анкерные пролёты. В этих точках к опоре прикладываются как ветровые и вертикальные нагрузки, так и продольное разнотяжение от несимметрии пролётов или обрыва провода, что требует соответствующего расчёта узлов крепления гирлянд.

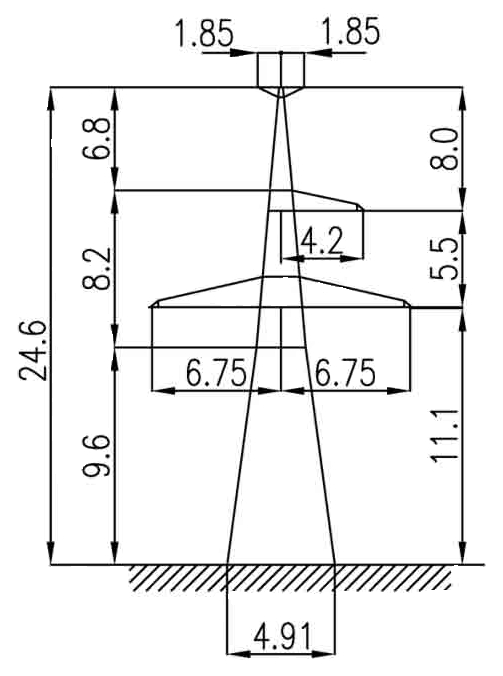

Общая высота опоры — 24,6 м, высота траверсы — 11,1 м. Это базовое исполнение серии 1У220-1Т без надставок — наиболее компактное и лёгкое в ряду. Ширина базы 4,91 м соответствует нагрузочным характеристикам стандартного варианта. Провод — АС 240/32; расчётный климатический диапазон: III ветровой район, гололёдность I–IV.

Масса металлоконструкции без цинкования составляет 7 526 кг, с горячим цинкованием — 7 805 кг. Компактность и относительно небольшая масса по сравнению с надставочными исполнениями снижают требования к фундаменту и упрощают логистику доставки на труднодоступные участки трассы. Болтовой монтаж не требует сварочного оборудования на площадке.

Типовой проект 3.407.2-145.3 01КМ охватывает весь ряд исполнений серии 1У220 на проводе АС 240/32. Стандартизованные узлы позволяют комплектовать линию из нескольких типоразмеров, выбирая нужное сочетание высоты и количества грозотросов под конкретные природно-климатические условия участка строительства. Болтовые соединения несущих элементов обеспечивают разборку и повторную сборку конструкции без применения сварочного оборудования, что сокращает время монтажных работ на трассе.
