Опора 1У220-3Т+5

Конструктивной особенностью опоры 1У220-3Т+5 служит тросостойка под подвеску двух грозозащитных тросов марки С 70 (ТК-11.0). Такое решение обеспечивает повышенный уровень молниезащиты одноцепной воздушной линии 220 кВ и применяется на участках с интенсивной грозовой деятельностью или в условиях сложного рельефа, где однотросовая схема не обеспечивает нормируемый угол защиты проводника.

Анкерно-угловая опора ЛЭП 1У220-3Т+5 воспринимает продольные нагрузки от тяжения провода АС 400/51 в точках поворота трассы и на анкерных участках. В отличие от промежуточных стоек, несущих преимущественно вертикальную и ветровую нагрузки, данный тип рассчитан на результирующее тяжение смежных пролётов, что обусловливает более развитую базу и увеличенную металлоёмкость конструкции.

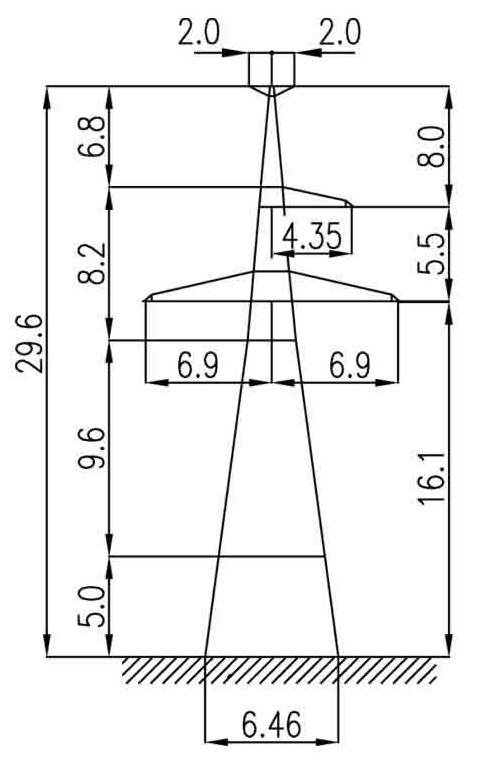

Опора разработана по типовому проекту 3.407.2-145.3 09КМ. Надставка +5 м доводит общую высоту до 29,6 м при высоте точки подвеса траверсы 16,1 м. Ширина базы составляет 6,46 м — этот параметр обеспечивает устойчивость при расчётных ветровых воздействиях III ветрового района. Диапазон I–IV по гололёду позволяет применять конструкцию как в регионах с лёгким гололёдом, так и в зонах с тяжёлым обледенением проводов и тросов.

Масса металлоконструкции по чертежу КМ в незащищённом исполнении составляет 11 484 кг. В горячеоцинкованном исполнении масса увеличивается до 11 914 кг за счёт цинкового покрытия, нанесённого методом погружения в расплав. Антикоррозионная защита этого типа обеспечивает нормативный ресурс опоры на объектах магистральных электрических сетей без промежуточного окрашивания.

Суффикс «+5» в шифре указывает на секционную вставку ствола высотой 5 м. Применение надставки позволяет без индивидуального проектирования обеспечить требуемый габарит при пересечении дорог, водотоков или при перепадах рельефа вдоль трассы ВЛ 220 кВ. Одноцепное исполнение с двумя грозозащитными тросами обеспечивает надёжную молниезащиту линии на всём протяжении анкерного участка.
