Опора 1У220-3+5

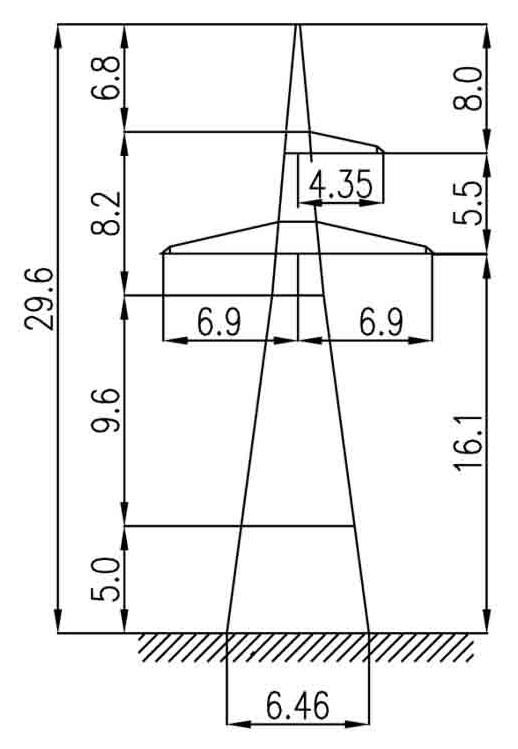

Опора 1У220-3+5 рассчитана на провод АС 400/51 и применяется там, где увеличенное сечение проводника необходимо для передачи повышенных токов, а высота стандартного исполнения 1У220-3 незначительно не обеспечивает требуемый габарит. Надставка +5 м доводит общую высоту конструкции до 29,6 м; высота траверсы составляет 16,1 м.

Конструктивно опора анкерно-угловая, одноцепная. Она предназначена для анкерных точек и поворотов трасс одноцепных ВЛ 220 кВ, где к конструкции прикладывается тяжение провода АС 400/51 и масса гололёдных отложений до IV района. В отличие от промежуточной опоры, анкерно-угловая воспринимает продольное разнотяжение и рассчитывается на аварийные режимы, в том числе обрыв провода в одном пролёте.

Ширина базы — 6,46 м; III ветровой район является расчётным по скоростному напору ветра. Грозозащитный трос — С 70 (ТК-11.0), тросостойка одиночная. Совокупность этих параметров определяет применимость опоры на объектах по всей территории России, где строятся магистральные линии 220 кВ с проводом АС 400/51. Болтовые соединения несущих элементов обеспечивают полевой монтаж без сварки.

Масса металлоконструкции без покрытия — 10 832 кг, с горячим цинкованием — 11 238 кг. Прирост по сравнению с базовым исполнением 1У220-3 составляет около 2 385 кг — это масса дополнительных секций ствола надставки и соответствующего усиления основания. Горячее цинкование формирует долговечный антикоррозионный барьер, работающий в любых нормируемых климатических условиях открытой эксплуатации.

Разработана по типовому проекту 3.407.2-145.3 09КМ, объединяющему одноцепные опоры серии 1У220-3. Единый проект обеспечивает взаимозаменяемость болтовых соединений и типовых монтажных узлов в пределах всего ряда исполнений, упрощая рабочее проектирование и ведение ремонтного фонда на линии. Климатический диапазон гололёдности I–IV охватывает все нормативные зоны обледенения, что делает опору применимой как в умеренных, так и в суровых зимних условиях российских регионов.
