Опора 1У220-3Т

Двойная грозозащита и тяжёлый провод АС 400/51 — инженерная комбинация, реализованная в опоре 1У220-3Т. Тросостойка рассчитана на подвеску двух грозотросов С 70 (ТК-11.0), что обеспечивает надёжную защиту фазных проводов от прямых ударов молнии по всей ширине проводниковой зоны. Такая схема актуальна на трассах ВЛ 220 кВ с высокой удельной грозовой активностью, где однотросовая защита не обеспечивает требуемый уровень надёжности по техническому заданию на проектирование.

По функциональному типу опора анкерно-угловая, одноцепная. В анкерных точках и на поворотах трассы она воспринимает тяжение провода АС 400/51 — нагрузки от него заметно выше, чем от АС 240/32, что учтено в прочностном расчёте ствола, траверс и опорных узлов. Помимо нормативных нагрузок, конструкция рассчитана на аварийные режимы, в том числе обрыв одного провода в смежном пролёте.

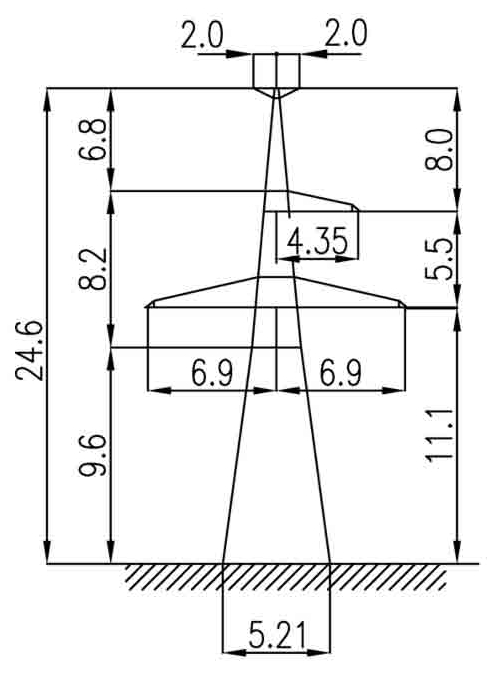

Общая высота конструкции — 24,6 м, высота траверсы — 11,1 м, ширина базы — 5,21 м. Это базовое исполнение серии 1У220-3Т без надставок. Климатический диапазон проектирования: III ветровой район, гололёдность I–IV. Болтовое соединение всех элементов позволяет выполнять сборку без сварки прямо на трассе в полевых условиях.

Масса по чертежу КМ без цинкования — 9 186 кг, с горячим цинкованием — 9 529 кг. По сравнению с исполнением 1У220-3 (без второго троса) дополнительные 676 кг обусловлены усиленной тросостойкой и смежными элементами. Горячее цинкование обеспечивает коррозионную стойкость конструкции на весь нормативный срок службы без периодического возобновления покрытия.

Типовой проект 3.407.2-145.3 09КМ охватывает все одноцепные опоры серии 1У220-3 — как с одной тросостойкой, так и с конструкцией для двух тросов. Единый нормативный документ упрощает выбор исполнения и взаимную комплектацию опор разных вариантов в пределах одной линии.
