Опора 1У220-3+15

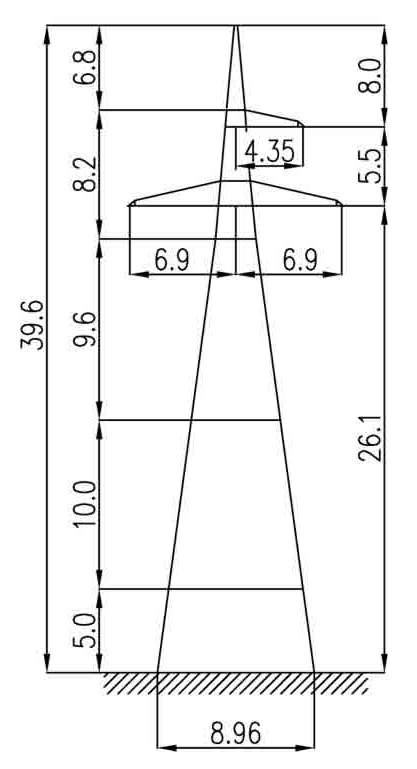

На участках с повышенными требованиями к габариту — глубоких поймах рек, у горных склонов или в зонах высокого лесного массива — одноцепная ВЛ 220 кВ с проводом АС 400/51 требует анкерно-угловых опор с максимальным запасом по высоте. Именно для таких условий предназначена опора 1У220-3+15 с общей высотой 39,6 м и высотой траверсы 26,1 м — наиболее высокое исполнение в ряду 1У220-3.

По конструктивному типу — анкерно-угловая, одноцепная. Конструкция воспринимает тяжение провода АС 400/51 на поворотах трассы и в анкерных точках линии. Нагрузки от более тяжёлого провода по сравнению с АС 240/32 учтены в увеличенных сечениях несущих поясов и раскосов. III ветровой район и гололёдность I–IV — расчётная климатическая пара, покрывающая большинство регионов строительства магистральных ВЛ 220 кВ.

Ширина базы — 8,96 м; это наибольшее значение для одноцепных опор серии 1У220-3. Расширенное основание компенсирует максимальный опрокидывающий момент, возникающий при высоте 39,6 м и расчётных нагрузках. Грозозащитный трос — С 70 (ТК-11.0), тросостойка одиночная. Болтовое соединение всех элементов позволяет при необходимости транспортировать опору россыпью к труднодоступным точкам трассы.

Масса по чертежу КМ без цинкования — 16 805 кг, с горячим цинкованием — 17 440 кг. Горячее цинкование всего объёма металлоконструкции обеспечивает защиту от атмосферной коррозии на весь проектный срок службы ВЛ без необходимости нанесения повторных покрытий в процессе эксплуатации.

Входит в типовой проект 3.407.2-145.3 09КМ совместно с другими исполнениями серии 1У220-3, что обеспечивает унификацию монтажных узлов и соответствие нормативным требованиям к одноцепным анкерно-угловым опорам воздушных линий 220 кВ. Конструкция предназначена для работы без промежуточного обслуживания защитного покрытия на протяжении нормативного срока службы линии при эксплуатации в любых климатических условиях нормируемого диапазона.
