Опора 1У220-3Т+10

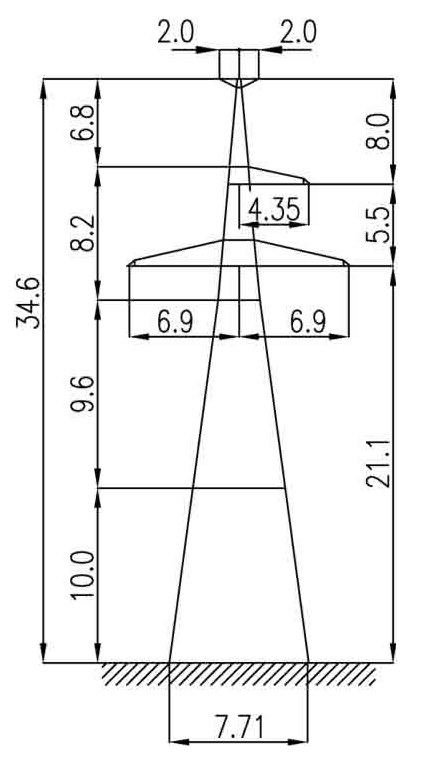

Повышенное сечение провода, два грозотроса и надставка ствола +10 м — три параметра, совместно определяющие назначение опоры 1У220-3Т+10. Конструкция применяется на одноцепных ВЛ 220 кВ с проводом АС 400/51 в анкерных точках и на поворотах трасс, требующих одновременно увеличенного габарита и надёжной молниезащиты по двухтросовой схеме. Общая высота — 34,6 м, высота траверсы — 21,1 м.

Надставка +10 м относительно базового исполнения 1У220-3Т обусловлена рельефом трассы: заболоченные низины, заросшие берега водотоков или зоны с повышенным снеговым покровом, где требуется дополнительный запас габарита. Ширина базы 7,71 м компенсирует возросший изгибающий момент у основания стойки при увеличенной высоте. Болтовые соединения всех несущих элементов обеспечивают полевую сборку без сварочного оборудования.

Тросостойка рассчитана на подвеску двух грозозащитных тросов С 70 (ТК-11.0). Схема с двумя тросами обеспечивает защитный угол, перекрывающий всю ширину траверсы с проводами АС 400/51, что особенно важно при повышенной грозовой активности на трассе. III ветровой район и гололёдность I–IV — расчётная климатическая пара, охватывающая большую часть регионов строительства ВЛ 220 кВ в России.

Масса металлоконструкции без цинкования — 13 998 кг, с горячим цинкованием — 14 525 кг. По сравнению с аналогичным исполнением без второго троса (1У220-3+10, 13 847 кг с цинком) разница составляет 678 кг — плата за усиленную тросостойку. Горячее цинкование является стандартным заводским процессом для стальных опор ВЛ и обеспечивает защиту от атмосферной коррозии на весь срок службы.

Опора входит в типовой проект 3.407.2-145.3 09КМ, охватывающий одноцепные конструкции серии 1У220-3. Принадлежность к типовому ряду гарантирует совместимость монтажных узлов и фундаментных закладных деталей с другими исполнениями серии. Стандартизованные монтажные решения по сети серии 1У220-3 в пределах проекта 09КМ позволяют вести единый ремонтный фонд для всех исполнений с проводом АС 400/51.
